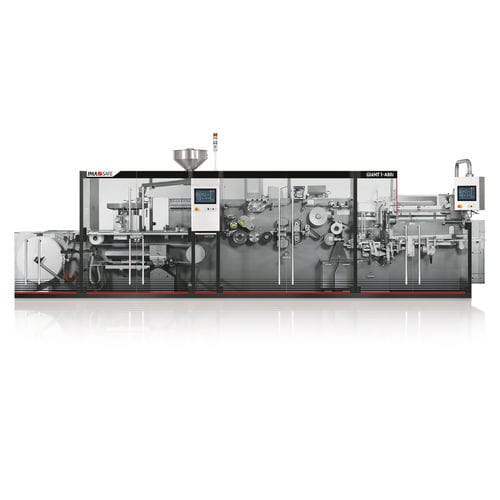

Sistema de enchimento e de selagem para a indústria farmacêutica GIANT1 Series

para o setor farmacêuticoautomáticolinear

Visão geral
A série GIANT1 de máquinas de embalamento em blister oferece grande flexibilidade para formas de produto, tamanhos e configurações de blister, sendo destinada à produção just-in-time de lotes pequenos a médios. Apresenta design avançado, alimentadores, controlos de qualidade e servomotores. O GIANT1 integra o alimentador universal patenteado Sombrero para alta versatilidade e uma área de alimentação preparada para contenção. A linha é compacta, com fluxo linear e excelente visibilidade para o operador.

Principais características

• Área de alimentação pronta para contenção para formas farmacêuticas sólidas
• Alimentador universal patenteado Sombrero para alimentação robusta de várias formas, tolerâncias e fragmentos
• Fluxo de trabalho compacto e linear com alta acessibilidade ao operador
• Unidade de corte inovadora e rejeição de blisters não conformes
• Troca de formato guiada, rápida e reprodutível
• Suporte para cavidades alu-alu sem limitação
• Carrossel de recuperação de blisters automático e patenteado para maximizar a eficiência de alimentação para o cartoner

Nova capacidade
NOVO! A série GIANT1 inclui agora um módulo de ligação standard que permite inverter blisters para tratar caixas com dobras opostas e o entrelaçamento de blisters para reduzir o volume da caixa ou aumentar a capacidade de blisters. Isto melhora a logística e a sustentabilidade ao evitar desenhos de blisters dedicados; um modo bypass opcional está disponível.

Módulos / tecnologias em destaque

• Alimentador universal patenteado Sombrero — resistente a tolerâncias do produto e fragmentos, concebido para manter produção contínua e suportar altos níveis de contenção
• Área de pré-aquecimento e conformação (unidades padrão de conformação e aquecimento)
• Unidades de selagem e corte com opções de transferência positiva de blisters
• Estação de codificação e perfuração adequada para marcação do produto e operações secundárias
• Módulo integrado ao cartoner compatível com Track & Trace para câmaras e sistemas ink-jet (pronto para serialização)

Versões da máquina

• GIANT1-A80i — máquina integrada de embalamento em blister e cartoner com transferência positiva de blisters; até 350 blisters/min e 175 caixas/min
• GIANT1-A86 — máquina integrada de embalamento em blister e cartoner com transferência positiva de blisters; até 350 blisters/min e 350 caixas/min
• GIANT1-A80 — máquina integrada de embalamento em blister e cartoner, ligação por magazine; até 400 blisters/min e 175 caixas/min
• GIANT1 Stand Alone — GIANT1 configurado para ser ligado a qualquer máquina de embalagem aguas abaixo (cartoner, wallet packer, flowpacker ou end-of-line) para layouts de produção flexíveis

Média e galeria
Os meios da máquina incluem um trailer de vídeo do produto e uma galeria que mostra pré-aquecimento/formação, área de alimentação, área de selagem, codificação e perfuração, unidade de corte, carrossel de recuperação de blisters, transferência de blisters para o cartoner, recolha/abertura da caixa, inserção do produto e fecho da caixa. Estes itens ilustram o layout da máquina e as estações de processo críticas.

Dados técnicos (tabela)
DADOS TÉCNICOS GIANT1 Series
Dimensões blister vs dimensões da caixa:
Largura — Blister: 30-90 mm | Caixa: 35-97 mm
Comprimento — Blister: 60-145 mm | Caixa: 65-154 mm
Profundidade / Altura — Blister: 3-12 mm | Caixa: 12-106 mm

Produção (por modelo):
Modelo — GIANT1 (família)
Blisters — até 400 blisters/min.
GIANT1-A80i — até 350 blisters/min. — Caixas: até 175 caixas/min.
GIANT1-A86 — até 350 blisters/min. — Caixas: até 350 caixas/min.
GIANT1-A80 — até 400 blisters/min. — Caixas: até 175 caixas/min.

Track & Trace
O módulo Track & Trace integrado no cartoner suporta a aplicação de câmaras e sistemas ink-jet para serialização num layout de linha compacto, otimizando a eficiência e o comprimento da linha.

Características / especificações técnicas

• Nome da série: GIANT1 Series
• Marca: IMA
• Área de alimentação pronta para contenção (projetada para aplicação de containment)
• Alimentador universal patenteado Sombrero (robusto com fragmentos e formas variadas)
• Gama de largura do blister: 30–90 mm
• Gama de comprimento do blister: 60–145 mm
• Gama de profundidade/altura do blister: 3–12 mm
• Gama de largura da caixa: 35–97 mm
• Gama de comprimento da caixa: 65–154 mm
• Gama de profundidade/altura da caixa: 12–106 mm
• Velocidade máxima de blister (família): até 400 blisters/min (dependente do modelo)
• Velocidade de caixa GIANT1-A80i: até 175 caixas/min
• Velocidade de caixa GIANT1-A86: até 350 caixas/min
• Velocidade de blister GIANT1-A80: até 400 blisters/min (com ligação por magazine)
• Módulo de ligação standard opcional para inversão e entrelaçamento de blisters (benefícios logísticos e de sustentabilidade)
