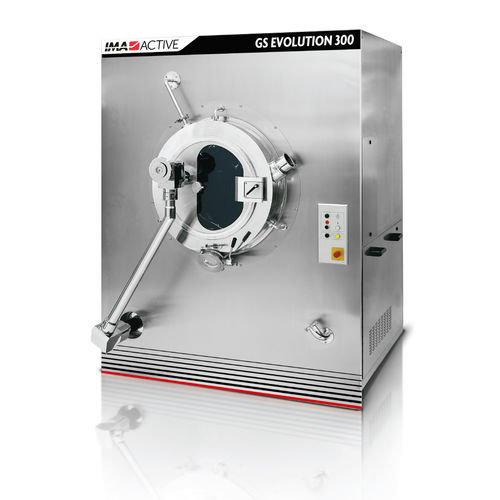

Sistema de revestimento rotativo GS EVOLUTION

com filme plásticode laboratóriopara a indústria farmacêutica

Visão geral
GS EVOLUTION é uma panela de revestimento de parede sólida projetada para revestimento de filme e revestimento açucarado de comprimidos, bem como para aplicação por pulverização em pellets e microgrânulos. Desenvolvida para instalações altamente automatizadas e contidas, a máquina reduz a exposição do operador a produtos potentes e pode ser fornecida com diferentes níveis de automação conforme os requisitos.

Destaques

• Geometria e acabamento de superfície do pan otimizados e sistema de secagem patenteado para distribuição uniforme do revestimento e eficiência de secagem elevada.
• Alta flexibilidade com tamanhos de pás intercambiáveis para ajustar a capacidade de trabalho e os requisitos do produto.
• Duas configurações de pan (padrão ou em espiral) permitem descarga automática de produto e água para otimizar operação e limpeza.
• Processamento selado com vedações infláveis nas portas frontal e traseira para conter o processo e reduzir a exposição do operador.
• Limpeza imediata e validável: ciclo CIP automático iniciável após a produção; descarga de água por saída no fundo do pan ou por espiral de descarga de alta eficiência.

Versões da máquina
Versão laboratório: panela de revestimento em escala laboratorial para P&D equipada com tambor intercambiável (parede sólida ou totalmente perfurado). Lotes típicos do tambor: 0,5–30 L dependendo do tambor; opção para lotes muito pequenos (0,5–2 L) disponível. As unidades de laboratório utilizam a mesma tecnologia avançada das versões de produção para facilitar escalonamento e transferência de processo.

Dados técnicos (tabela)
Model ; GS 30*** ; GS 70 ; GS 150 ; GS 300 ; GS 450 ; GS 600 ; GS 800
Capacidade de trabalho mínima/máxima (l)* ; 0.5-30 ; 40-70 ; 70-150 ; 150-300 ; 200-450 ; 350-650 ; 450-850
Diâmetro do pan (mm) ; 820 ; 1,050 ; 1,280 ; 1,580 ; 1,630 ; 2,000 ; 2,200
Diâmetro da abertura do pan (mm) ; 300 ; 400 ; 450 ; 520 ; 520 ; 730 ; 730
Potência do motor do pan (kW) ; 0.55 ; 1.1 ; 1.5 ; 3 ; 4 ; 5.5 ; 7.5
Vazão de ar de processo (m³/h) ; 350 ; 1,000 ; 1,400 ; 2,500 ; 3,000 ; 4,000 ; 5,000
Consumo de energia equipamento padrão (kW)** ; 14 ; 10 ; 12 ; 20 ; 25 ; 30 ; 35

Notas
* Dados aproximados (dependendo da forma do núcleo e da densidade aparente).
** Dados aproximados (dependendo da configuração do equipamento).
*** Tambor intercambiável.

Especificações técnicas

• Tipos de processamento: revestimento de filme, revestimento açucarado e aplicação por pó para pellets e microgrânulos.
• Processamento selado com vedações infláveis nas portas para reduzir a exposição do operador e permitir instalações contidas.
• Configurações do pan: padrão ou em espiral (descarga automática de produto e água).
• Opções de pás: vários tamanhos disponíveis para corresponder às capacidades e requisitos do produto.
• Ciclo de limpeza automatizado e validável; início CIP imediato após a produção; descarga de água via fundo do pan ou espiral de descarga.
• Versões de laboratório (Lab / Mylab) e produção disponíveis; tambores de laboratório intercambiáveis (parede sólida ou totalmente perfurado) para P&D e escalonamento.
• Gama de modelos cobrindo capacidades nominais desde litros de laboratório até várias centenas de litros (GS 30 a GS 800).
• Valores técnicos relevantes: diâmetros do pan ~820 mm a ~2.200 mm; potência do motor do pan 0,55–7,5 kW; vazão de ar de processo 350–5.000 m³/h; consumo de energia padrão ~10–35 kW.
