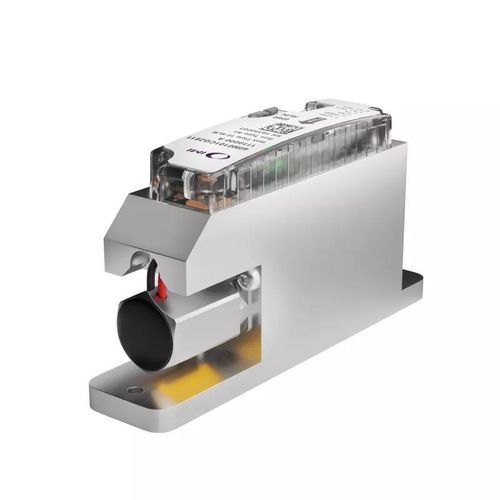

Fluxômetro de massa FLATREG MFC

de oxigêniode arde CO2

O FLATREG MFC é um controlador de caudal mássico compacto projetado para integração OEM, fornecendo controlo de caudal preciso e estável na plataforma CHIPREG MFC de 22 mm para reduzir a complexidade de desenvolvimento e encurtar os ciclos de conceção.

Principais características:

• Baseado no reduzido tamanho de 22 mm do CHIPREG MFC — referência no controlo de fluxo OEM
• Intervalos de fluxo aumentados: até 40 l/min
• Intervalo de pressão estendido: até 10 barg
• Variantes personalizadas disponíveis mediante pedido — p.ex. maior estanqueidade

Variantes (modelos selecionáveis):

• 40M0201CJ1811 311000 — 20 l/min — Manifold
• 40M0201CJ5811 311000 — 20 l/min — Inline G 1/4''
• 40M0401CJ1811 311000 — 40 l/min — Manifold
• 40M0401CJ5811 311000 — 40 l/min — Inline G 1/4''

Especificações técnicas:

• Intervalo de fluxo: 0-40 l/min; 0-20 l/min; intervalo personalizado sob pedido
• Gás de operação: Ar; CO2; N2; O2
• Precisão: ±0,2% da escala completa (0-10% do fluxo máximo); ±2,0% da leitura (10-100% do fluxo máximo)
• Tensão de operação: 24 V d.c. ± 10%
• Conexões pneumáticas: versão inline (G1/4''); montagem em manifold
• Conexão elétrica: JST Connector BM06B-GHS-TBT
• Entrada/saída analógica: 0 a 5 V d.c.
• Aplicações típicas: Analítica; Applied Fluidics; Biociências; Dispositivos médicos
• Taxa de fuga interna & externa: Standard: <10^-2 mbar l/s (ar) @ 7 barg; A pedido: <10^-6 mbar l/s (He)
• Qualidade: 100% dos dispositivos são testados em produção
