Videomicroscópio digital F40s

para inspeçãode LEDUV

Visão geral

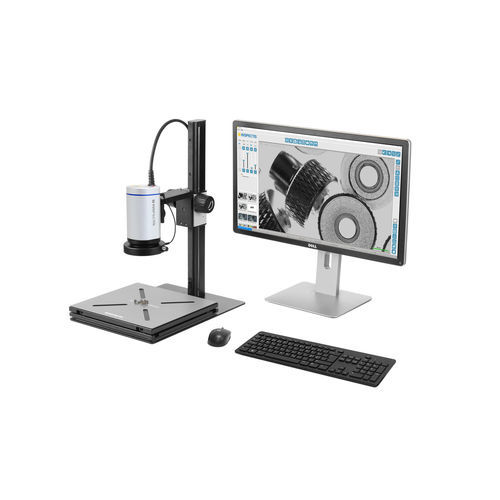

O Inspectis F40s é um microscópio digital modular Full HD (1080p/60) projetado para inspeção industrial, controle de qualidade, metrologia e documentação. Integra uma objetiva megapixel motorizada 40:1 com autofoco rápido no ponto central, sensor de imagem atualizado e controles de câmera/objetiva a bordo numa carcaça industrial em alumínio com montagem UNC 1/4-20" e gestão de cabos para integração fácil em suportes e linhas de produção.

Destaques

• Saída de vídeo Full HD 1080p/60 com processamento avançado para minimizar desfoque de movimento e fornecer imagens suaves.
• Objetiva megapixel motorizada 40:1 com autofoco, controlo de íris e óticas pré-calibradas.
• Controles a bordo para zoom, brilho, AF on/off e balanço de branco; consolas remotas opcionais com presets de memória.
• Design modular: montagens, suportes, iluminações, objetivas e SDK para integração de software configuráveis.
• Indicado para inspeção ao vivo de objetos em movimento, inspeção em linha e integração em linhas SMT.

Itens incluídos (ao encomendar HD-115)

• Inspectis F40s, macroscópio digital modular FHD 1080/60p, zoom x40 com controlos integrados.
• Fonte de alimentação.
• Manual de instruções e documentação.
• Garantia de produto de dois anos.

Especificações

• Saída de vídeo: Full HD 1080p @ 60 fps
• Sensor de imagem: 1920 x 1080 (16:9), tamanho do pixel 1,62 μm
• I/O: saída HDMI, alimentação 5P MiniDin, comunicação 8P MiniDin
• Controlo a bordo: Zoom, Brilho, Auto Focus on/off, Balanço de branco
• Controlo remoto (opcional): consola e software com presets, overlays e modos de qualidade
• Objetiva: zoom megapixel motorizado 40:1 com autofoco e controlo de íris
• Iluminação (opcional): anéis LED (branco/UV), spots LED, retroiluminação transmitida
• Montagem: UNC 1/4"–20
• Ambiente de operação: -5° a +45°C, 20–95% HR (sem condensação)
• Ambiente de armazenamento: -20° a +60°C, 20–95% HR (sem condensação)
• Tamanho e peso: aprox. D86,5 x L160 mm (excl. cabo), 0,9 kg
• Software e integração: família INSPECTIS©, SDK para integração de terceiros

Aplicações e integração
O F40s suporta inspeção ótica, metrologia e documentação em ampla faixa de ampliações em ecrã (típico ~2,5x–100x num monitor de 28"). Com lentes macro dióptricas pode alcançar ampliações superiores no ecrã (aprox. 1414x, FOV 0,43 mm). O design industrial compacto com cabo único permite uso em linha e fácil adaptação a linhas de produção com suportes XY Inspectis. Consolas de controlo remoto e opções de software INSPECTIS© (Basics, Pro, ProX, OAI) expandem capacidades de medição, captura e sobreposição.

Especificações técnicas

• Modelo: F40s
• Saída de vídeo: Full HD 1080p @ 60 fps
• Sensor: 1920 x 1080, 16:9
• Óptica: zoom motorizado 40:1 com autofoco e controlo de íris
• Controles a bordo: zoom, brilho, AF on/off, balanço de branco
• I/O: HDMI, alimentação 5P MiniDin, comunicação 8P MiniDin
• Montagem: UNC 1/4"–20
• Opções de iluminação: anel/spot/transmitida
• Temp./hum. operação: -5° a +45°C, 20–95% HR
• Temp./hum. armazenamento: -20° a +60°C, 20–95% HR
• Peso/dimensões: ~0,9 kg; D86,5 x L160 mm
