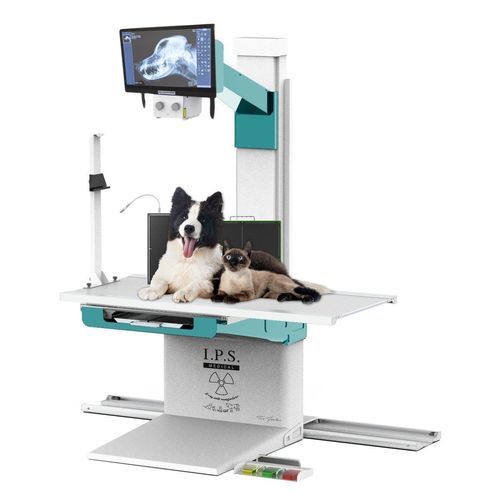

Sistema de radiografia veterinária digital Divina Elite

com mesa

Visão geral
Solução integrada de radiografia veterinária que combina software de gestão de painel digital direto e mesa maca motorizada para otimizar diagnóstico e fluxo clínico. Cabeça giratória, coluna variável e sistema de trilho no solo permitem projeções anguladas para ortopedia e espécies exóticas. Componentes e certificações atualizados para 2024; configurações personalizadas disponíveis sob pedido.

Conceito principal
Coluna variável, cabeça giratória e sistema de trilho no solo projetados para radiografia veterinária flexível e projeções ortopédicas.

Principais características

• Mesa maca motorizada com ajuste vertical para ergonomia do clínico e melhor manuseio do procedimento
• Coluna variável e cabeça giratória para projeções anguladas e oblíquas
• Sistema de trilho no solo para posicionamento lateral estendido
• Painel Digital Direto incluído (configuração Full Digital)
• Suporte lateral para painel em projeções horizontais
• Freio motor e pedais de pé para controlo de movimento
• Conectividade com qualquer sistema digital direto
• Componentes e certificações atualizados para 2024

Acessórios disponíveis e opcionais

• Rotação da cabeça +/- 90° (opcional)
• Monitor médico EIZO com cabo de vídeo de 7 m
• Segundo monitor médico EIZO 24” (opcional)
• Suporte para painel DR para projeções laterais
• Interruptor de mão RX (opcional)
• Tampo de mesa até 2 metros mediante pedido
• Grade anti-dispersão removível 43 x 43 cm 210 linhas/polegada (opcional)
• Diferentes cores disponíveis mediante pedido

Software (EXAMVUE DUO)

• Software intuitivo para registo de paciente e proprietário, seleção de parte anatómica e medições específicas veterinárias com tutorial
• Definição de parâmetros do paciente incluindo espessura do tecido
• Partes anatómicas programadas e reprogramáveis a pedido do serviço técnico
• Guia de posicionamento profissional para imagens de alta qualidade com precisão anatómica
• Fluxo Full Digital: todo o exame é gerido numa única interface

Detector de raios X
wireless | Scintillator Direct Deposit CsI:TI | Área ativa 433.5 x 433.5 mm | Pixel pitch 154 µm | Tempo de aquisição de imagem: 2-3 s (com fio) - 4-5 s (sem fio)
wired | Scintillator Direct Deposit CsI:TI | Área ativa 430 x 430 mm | Pixel pitch 140 µm | Tempo de aquisição de imagem: 2-4 s

Dimensões
L 150 x W 110 x H 200 cm

GERADOR DE RAIOS X
Monobloco
Potência máx.: 30 kW
Tensão máx.: 125 kV
Corrente máx.: 400 mA
Seleção do tempo de exposição: 0,002 a 1 s
Interruptor de pé RX em 2 passos, cabo 6 m
Vazamento de radiação < 3,5 μSv/h (IEC EN 60601-1-3)

TUBO RX
Tubo de raios X com ânodo rotativo | Mancha focal: 0,6 - 1,3 mm | Ângulo do ânodo: 15° | Capacidade térmica: 80 KJ - 107 KHU

GRADE ANTI-DIFUSÃO
Grade anti-dispersão removível 35 x 43 cm 103 linhas/polegada (padrão)

ALIMENTAÇÃO
Tensão padrão: 230/240 V ±10% 50-60 Hz
Consumo: < 1 A

COLIMADOR
Regulação manual do campo
Intervalo variável em 43 x 43 cm @ 100 cm SID
Lâmpada LED branca de alta intensidade 160-220 lux a 100 cm com comutador automático

MESA / SUPORTE DO PACIENTE
Mesa maca motorizada com movimento vertical; suporte do paciente 4 vias com travões mecânicos
Capacidade máxima: 100 kg
Espessura de absorção da mesa: aprox. 5 mm
Distância foco-filme: 100 cm
Comprimento padrão do tampo: 200 cm (tampo até 2 m sob pedido)
Pedais de pé para movimento do tampo e freio motor
Ecrã tátil 21” Full HD para eficiência do operador

Outros componentes
Suporte DR para projeções laterais
Interface NEMO SPACE VET
Pedais e controlo de freio motor
Painel Digital Direto incluído

Notas
Componentes e certificações atualizados para 2024. Projeto e construção personalizados disponíveis mediante pedido.

Especificações técnicas

• Modelo: Divina Elite Full Digital
• Dimensões: L 150 x W 110 x H 200 cm
• Gerador de raios X: Monobloco, 30 kW, 125 kV, 400 mA
• Tempo de exposição: 0,002 - 1 s
• Vazamento de radiação: < 3,5 μSv/h (IEC EN 60601-1-3)
• Tubo RX: ânodo rotativo, mancha focal 0,6-1,3 mm, ângulo anodo 15°
• Grade anti-difusão: 35 x 43 cm (padrão) / removível 43 x 43 cm 210 linhas/polegada (opcional)
• Colimador: ajuste manual; intervalo variável 43 x 43 cm @ 100 cm SID; LED 160-220 lux
• Alimentação: 230/240 V ±10% 50-60 Hz; consumo < 1 A
• Mesa: movimento vertical motorizado; capacidade 100 kg; tampo padrão 200 cm (até 2 m sob pedido)
• Controlo/acessórios: pedais, interruptor de pé RX 2 passos (cabo 6 m), interruptor manual opcional
• Software: EXAMVUE DUO — registo paciente/proprietário, seleção anatómica, medições veterinárias, guia de posicionamento; fluxo Full Digital em interface única
• Monitores: ecrã tátil 21” Full HD (operador); monitor médico EIZO com cabo 7 m; segundo EIZO 24” opcional
• Detector (wireless): CsI:TI scintillator, área ativa 433.5 x 433.5 mm, pixel pitch 154 µm, aquisição 4-5 s (wireless) / 2-3 s (wired)
• Detector (wired): CsI:TI scintillator, área ativa 430 x 430 mm, pixel pitch 140 µm, aquisição 2-4 s
• Trilho no solo, cabeça rotativa e coluna variável para projeções anguladas (exóticos e ortopedia)
• Personalização: comprimento de mesa, cores, grades anti-dispersão e outras opções sob pedido
