Capela de luvas de secagem

para pesquisapara análise de gasesmodular

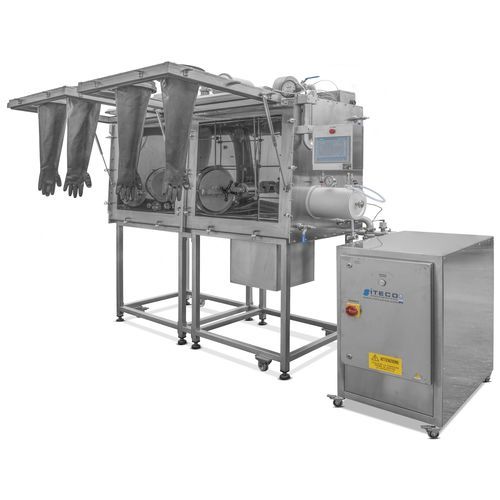

Glove Box Dry System é uma glove box em atmosfera controlada com sistema de purificação de gás de processo, projetada para remoção de traços de humidade e para operações em ambiente anidro. A unidade é modular, construída em aço inoxidável e equipada com painel de controlo tátil para gestão de parâmetros, monitorização e alarmes.

Componentes e funções principais

• Estrutura em aço inox AISI 316L composta por 2 módulos independentes; os módulos comunicam através de uma escotilha basculante com diâmetro útil de 300 mm.
• Paredes centrais de união e paredes laterais removíveis, preparadas para adição de módulos.
• Suporte em aço inox AISI 304.
• Paredes frontais de cada módulo com 2 flanges em aço inox e 2 luvas em BIIR.
• Prateleira e grade interna para depósito de instrumentos.
• Placa de trabalho com compartimento para 'dip coater' provido de dreno para fluidos.
• Interface flangeada externa para instrumentação de processo com escotilha interna basculante.
• Pré-disposição para instalação de grupo filtrante adicional.
• Válvula de sobrepressão filtrada, certificada.
• Kit para remoção de solventes.
• Sonda de temperatura interna.
• Analisador de oxigénio para medição em ppm no interior das câmaras.
• Medidor de ponto de orvalho (ppmv) para medição da humidade interna.
• Pacotes disponíveis: Modified Atmosphere Pack e Pressure Control Pack.
• DRY SYSTEM (sistema de purificação de gás de processo) localizado ao lado da glove box com estrutura em aço inox AISI 304, conexões rígidas em aço inox AISI 316, juntas KF TC e tomada RJ.
• Painel de comandos orientável com Simatic Siemens touch para visualização e gestão de todos os parâmetros funcionais das áreas de trabalho, alarmes e sistema de purificação.

Características / especificações técnicas

• Câmaras de trabalho (CxLxA): mm 900 x 750 x 900 cada.
• Suporte: mm 1695 x 720 x 910.
• Pré-câmara: dia mm 186 x 280 L (conforme indicado na ficha técnica).
• Peso total estimado: cerca de 350 kg.
• Armário Dry System: mm 530 x 800 x 850; peso cerca de 150 kg.
