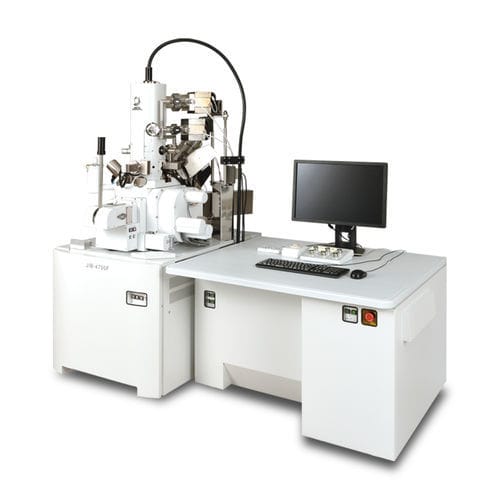

Microscópio FIB/SEM JIB-4700F

de laboratório3Dde secretária

Os avanços no desenvolvimento de novos materiais com nanoestruturas complexas exigem cada vez mais dos instrumentos FIB-SEM uma resolução, precisão e rendimento excepcionais. Em resposta, a JEOL desenvolveu o sistema de feixes múltiplos JIB-4700F para ser utilizado em observações morfológicas, análises elementares e cristalográficas de uma variedade de amostras. Caraterísticas O JIB-4700F possui uma lente objetiva cónica híbrida, modo GENTLEBEAM™ (GB) e um sistema de detetor na lente para proporcionar uma resolução garantida de 1,6 nm a uma baixa tensão de aceleração de 1 kV. Utilizando um "canhão de electrões de emissão Schottky in-lens" que produz um feixe de electrões com uma corrente de sonda máxima de 300nA, este instrumento recentemente desenvolvido permite observações de alta resolução e análises rápidas. Para a coluna FIB, é utilizado um feixe de iões Ga de alta densidade de corrente, com uma corrente máxima de sonda até 90nA, para uma rápida fresagem de iões e processamento de amostras. Em simultâneo com o processamento de secções transversais de alta velocidade por FIB, podem ser realizadas observações SEM de alta resolução e análises rápidas utilizando espetroscopia de raios X por dispersão de energia (EDS) e difração por retrodifusão de electrões (EBSD). Além disso, uma função de análise tridimensional que capta automaticamente imagens SEM em determinados intervalos no processamento de secções transversais é fornecida como uma das caraterísticas padrão do JIB-4700F. Observação SEM de alta resolução A resolução garantida de 1,6 nm a uma baixa tensão de aceleração de 1 kV é fornecida por uma lente objetiva cónica híbrida magnética/eletrostática, modo GB e detetor na lente. Análise rápida A análise rápida é possível porque a alta resolução pode ser mantida em análises sob grande corrente de sonda pela combinação
