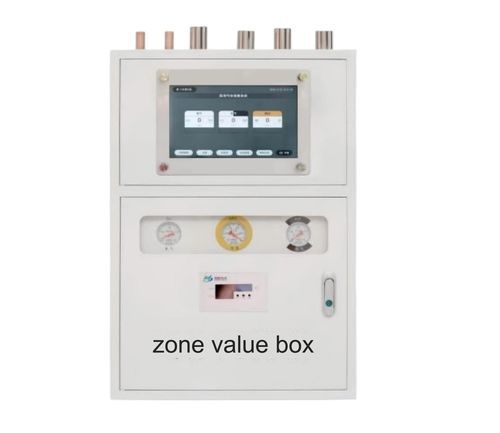

Unidade de distribuição e gestão de gases medicinais de oxigênio

CO2CO2de N2O

Descrição do produto

• Caixa de alarme de válvula regional projetada para monitorização e alarme de gases médicos em unidades de saúde.
• Disponível com 1 a 6 canais de controlo de gás independentes, conforme requisitos de instalação.
• Materiais da tubulação: tubo de cobre ou tubo de aço inoxidável 304; disposição de entrada/saída configurável (cima/cima ou entrada esquerda/saída direita) para diferentes ambientes de instalação.
• Conexões através de válvulas de esfera inox de três peças ou válvulas de esfera de cobre tipo união para vedação confiável e manutenção simples.
• As tubulações passam por desengorduramento e limpeza padrão; cada via de gás é identificada com codificação de cor norma ISO32.
• Condições de operação: temperatura ambiente -20℃ a 60℃; humidade ambiente 10%–95%.
• Resistência à pressão: oxigénio, ar médico (respiração), óxido nitroso, dióxido de carbono — 0,8MPa; azoto e ar de serviço — 1,2MPa; pressão negativa — -0,075MPa.
• Personalizável com módulos de alarme digitais ou LCD, caudalímetros e outros acessórios conforme especificação.

Tabela técnica
Diâmetros de tubo: múltiplas opções, 1–6 canais de gás
Material da tubagem: tubo de cobre ou tubo de aço inox 304
Disposição das tubagens: entrada/saída superior ou entrada esquerda/saída direita
Ligação das tubagens: válvula de esfera inox de três peças ou válvula de esfera de cobre tipo união
Identificação de gases: codificação de cor norma ISO32 por via
Temperatura ambiente aplicável: -20℃~60℃
Humidade ambiente: 10%~95%
Pressão O2/ar médico/N2O/CO2: 0,8MPa
Pressão N2/ar de serviço: 1,2MPa
Pressão negativa: -0,075MPa

Características / especificações técnicas

• Tipo de produto: caixa de alarme de válvula regional para monitorização e alarme de gases médicos.
• Materiais: tubo de cobre ou tubo de aço inoxidável 304.
• Canais de gás: configurável de 1 a 6 canais independentes.
• Ligação de válvulas: válvula de esfera inox de três peças ou válvula de esfera de cobre tipo união.
• Codificação de cor: identificação conforme norma ISO32 para cada via de gás.
• Intervalo de temperatura de funcionamento: -20℃ a 60℃.
• Intervalo de humidade de funcionamento: 10% a 95%.
• Resistência à pressão: O2/ar médico/N2O/CO2 até 0,8MPa; N2 e ar de serviço até 1,2MPa; pressão negativa até -0,075MPa.
• Tratamento de superfície: desengorduramento e limpeza padrão das tubagens.
• Personalização: unidades de alarme digitais/LCD, caudalímetros e outros dispositivos disponíveis mediante pedido.
