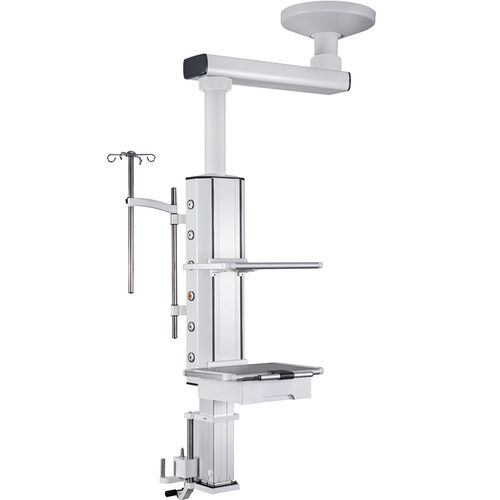

Estativa de braço de teto SX-210

para cuidados intensivospara anestesiapara cuidados intensivos

Visão geral do produto
O SX-210 da Suxin é uma torre de anestesia elétrica de braço único para montagem no teto, projetada para salas de operação e unidades de terapia intensiva. Integra tomadas de gases médicos, tomadas elétricas, plataformas de instrumentos e suportes de acessórios numa configuração compacta com elevação elétrica e ampla rotação horizontal para posicionamento flexível.

Especificações principais

• Modelo: SX-210; Marca: Suxin.
• Alimentação: AC 220 V, 50 Hz.
• Raio do braço (semidiâmetro): 750 mm (configurável).
• Rotação horizontal: 0–340° com dispositivo de limite para evitar deslocamento.
• Capacidade de carga líquida: ≥120 kg; curso de elevação elétrica: ≥300 mm.
• Plataformas de instrumentos: 1–2 níveis (configurável), bandejas com cantos arredondados e trilhos laterais padrão; carga por bandeja ≥50 kg; dimensão típica 550 × 400 × 30 mm.
• Saídas de gás padrão: O2, VAC (vácuo), AIR — configurações típicas O2×2, VAC×2, AIR (configurável); diferenciado por cor/formato; ciclos de inserção >20 000.
• Elétrica: tomadas padrão (typ. 7 × 220 V, 10 A) e 1 × RJ45 (expansível).
• Material e acabamento: perfis de liga de alumínio 6063 com acabamento eletrostático mate; sem parafusos expostos, cantos arredondados.
• Montagem: teto para maior estabilidade e liberação do espaço no solo.

Especificações técnicas

• Alimentação de trabalho: AC 220 V, 50 Hz.
• Alcance do braço (semidiâmetro): ≥750 mm (personalizável).
• Comprimento da coluna suspensa: ≥1000 mm; rotação 0–340° com mecanismo de bloqueio/limite.
• Capacidade de carga líquida: ≥120 kg; curso de elevação elétrica: ≥300 mm.
• Carga da bandeja de instrumentos: ≥50 kg; dimensão típica 550 × 400 × 30 mm (altura ajustável).
• Saídas de gás: configuração padrão O2×2, VAC×2, AIR (configurável); componentes >20 000 ciclos; vedação secundária com três estados (pass, break, pull).
• Rede: 1 × RJ45 (expansível).
• Material: liga de alumínio 6063; superfície: acabamento mate eletrostático.
• Instalação: teto.

Configuração padrão (acessórios)

• 1. Saídas Oxigénio — 2 pcs
• 2. Saídas VAC — 2 pcs
• 3. Saídas Ar — 1–2 pcs (configurável)
• 4. Tomadas de energia — 7 pcs
• 5. Interface de rede (RJ45) — 1 pc
• 6. Plataforma(s) de instrumentos — 1–2 pcs
• 7. Gaveta — 1 pc
• 8. Terminal de aterramento — 1 pc
• 9. Suporte de IV com quatro ganchos (aço inoxidável) — 1 set
• 10. Suporte para bomba de seringa (aço inoxidável) — 1 set
• 11. Ferramentas de gestão de tubagem — 2 sets

Uso previsto e manutenção
Destinada a postos de anestesia em salas de operação, salas de recuperação e unidades de terapia intensiva. A montagem no teto liberta espaço no piso e melhora a ergonomia do fluxo de trabalho. A manutenção regular inclui inspeção das interfaces de gás, verificação das ligações elétricas, checagem dos mecanismos de rotação e bloqueio e manutenção do sistema de elevação. A configuração final e a colocação em serviço devem ser realizadas pela engenharia biomédica do hospital ou técnicos qualificados.
