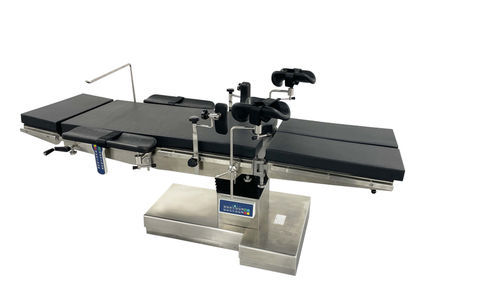

Mesa cirúrgica universal SXD8004-B

para ginecologiapara ortopediapara oftalmologia

Visão geral Mesa de operações Suxin. SXD8004-B Mesa de operação hidráulica eléctrica multifuncional. Para instituições médicas para apoiar pacientes, especialmente para obstetrícia e ginecologia. São adoptados componentes de controlo elétrico para garantir uma transmissão estável e fiável. O bloqueio automático de várias posições após o ajuste é fiável para garantir a segurança da operação. O corpo principal é composto por aço-carbono de alta resistência; as partes maiores são feitas de material de desenho de aço inoxidável 0Cr18Ni9. O colchão é feito de material avançado de esponja de borracha de PU exterior e almofada interior e material de algodão com memória. A matéria-prima da placa da cama é o tratamento assético, à prova de fogo, placa especial anti-estática. A linha é lisa, simples e clara, resistente à corrosão, fácil de desinfetar e limpar. I (Aplicação principal e estrutura)

• A cama operacional é um mecanismo de acionamento hidráulico elétrico: ajuste elétrico da elevação da superfície da cama, inclinação para trás e para trás, inclinação para a esquerda e direita, elevação do painel traseiro, freio - cinco grupos de ação principais.
• A cama operacional está equipada com uma função de tradução acionada por um cilindro hidráulico independente.
• Equipada com uma bateria recarregável de alto desempenho de marca de renome internacional que pode atender às necessidades de cerca de 50 cirurgias; a bateria não requer manutenção; a mesa também suporta fonte de alimentação CA para segurança.
• Dois conjuntos de sistemas de controle independentes com funções consistentes: controlador portátil com fio e painel de controle de emergência da coluna para garantir uma operação confiável se um sistema de controle falhar.
• Capacidade de carga nominal: 250 kg.
• A estrutura e a coluna são feitas de aço inoxidável de alta qualidade. O revestimento da base é feito de aço de fibra de vidro: resistente ao impacto, resistente à corrosão, resistente à desinfeção, nunca enferruja, forte e durável.
• A mesa permite imagens de raios X; o lado inferior da mesa tem guia para transportar cassete / caixa de raios X.
• O tampo da mesa consiste em placa de cabeça, placa traseira, placa de quadril e placa de perna separada. As placas da cabeça e das pernas são amovíveis; a placa das pernas é dividida e dobrável (+20° / -90°) com um conjunto de molas pneumáticas; as placas da cabeça e das pernas podem ser intercambiáveis.
• Freio de controlo hidráulico elétrico independente para fixar ou mover a mesa e garantir a estabilidade.
• Funções de uma tecla: uma tecla para formar a posição de flexão e flexão para trás e uma função de reposição de tecla.

II Especificações Dimensão do tampo da mesa： Comprimento total: 2060mm Largura: 520mm Superfície da mesa - Altura mínima: 950mm Curso: 600mm Gama de movimentos： Trendelenburg: ≥35° Trendelenburg invertido: ≥35° Inclinação lateral: ≥25° Ajuste de secções： Placa traseira para cima dobrável: ≥85 ° Deslizamento: ≥340mm Placa da cintura: ≥120 mm Placa de perna: ≥90 ° Segurança do dispositivo: Classe I Tipo B Tensão de funcionamento: AC/DC 24V Potência interna: 200VA Tipo de fusível: 3A 5×20mm Estrutura III A mesa de operações eléctrica utiliza sistemas electro-hidráulicos para controlar todos os movimentos: ajuste de altura, trendelenburg e trendelenburg invertido, inclinação lateral, movimentos para trás, movimento para a frente e para trás e travão. A secção da cabeça, a secção das pernas e a rotação vertical do tampo da mesa são operadas manualmente. A mesa é composta por cinco secções: secção da cabeça, secção das costas, secção da cintura (opcional), secção do assento e secção das pernas. O movimento para a frente/para trás e a rotação de 180° do tampo da mesa facilitam a perspetiva do braço em C. Os principais materiais incluem aço inoxidável, ferro fundido de alta intensidade e alumínio. A cobertura redonda e a base em aço inoxidável são à prova de pó e de água. Equipada com travões eléctricos. Fácil de transportar, transferir e limpar. Quadro de configuração simples 1 - Carril da cabeça 2 - Calha traseira 3 - Ponte de rim 4 - Calha podal 5 - Calha para pernas 6 - Apoio de cabeça 7 - Apoio de costas 8 - Apoio podal 9 - Controlo do corpo 10 - Controlo do auscultador 11 - Apoio de pernas 12 - Base 13 - Tampa frontal da base 14 - Tampa traseira da base Instruções IV - Pré-cirurgia

• Depois de premir a tecla de desbloqueio, accione outras teclas de função durante mais de 40 s; se as teclas de função forem acionadas continuamente durante 30 s, a luz de desbloqueio da tecla e a luz indicadora da mesa acendem-se.
• A luz de desbloqueio da tecla e o indicador da mesa devem estar brilhantes antes da operação.
• Durante a operação, prima apenas uma tecla de função de cada vez; várias teclas em simultâneo podem impedir as acções.
• Após a cirurgia, volte a colocar a mesa na posição original.
• Para obter informações detalhadas sobre as teclas do controlador, consulte os símbolos das funções do controlador.

Posicionamento e deslocação da mesa de operações

• Posicionamento: prima o "botão de paragem do movimento da cama" para localizar a mesa de operações.
• Movimento: prima o "botão de início do movimento da cama" para libertar o mecanismo de bloqueio e mover a mesa.

Ajuste de posição (exemplos)

• Subir: premir o "botão de subida".
• Descer: premir a "tecla de descida".
• Inclinação para a frente: premir a "tecla de inclinação para a frente".
• Inclinação para trás: premir o "botão de inclinação para trás" (não dobrar o painel posterior no estado de inclinação para trás).
• Inclinação para a direita / Inclinação para a esquerda: premir as teclas de inclinação correspondentes.
• Dobrar para trás/abaixar o plano posterior: premir os botões de dobragem para trás (evitar dobras que possam danificar o equipamento).
• Translação para a frente/para trás: premir as teclas de translação para a frente ou para trás; não transladar enquanto se dobra ou inclina o plano posterior.
• Mesa convexa/côncava: as operações combinadas de inclinação e dobragem do plano posterior produzem formas convexas/côncavas.

V Acessórios (Lista simples) Lista de acessórios (embalados e instalados; selecionáveis por exigência do utilizador): 1. Secção da cabeça - 1 2. Ecrã anestésico - 1 3. Suporte do corpo - Grande 1, Pequeno 1 4. Apoio de ombros - 2 5. Apoio de braços - 2 6. Muleta de joelho - 2 7. Almofada - 1 8. Correia de retenção corporal - 1 9. Placa para pés - 2 VI Atenção

• Antes de utilizar, bloqueie bem todas as pegas para evitar que se soltem ou deslizem.
• A mesa pode operar eletricamente seis movimentos; opere-os separadamente.
• Após cada operação, limpe a mesa, mantenha o tampo da mesa horizontal e baixe a ponte dos rins.
• Mantenha o operador manual limpo e seco; pendure-o na calha após a utilização.
• Não pise os cabos de alimentação ou de controlo para evitar danos.
• A mesa deve ser ligada ao terminal de ligação à terra; recomenda-se a utilização de uma ligação à terra antiestática.
• Evitar a utilização em ambientes com campos eléctricos fortes.
• Armazenar a mesa no interior, num local seco, para proteger as peças de controlo elétrico.
• As reparações e revisões devem ser efectuadas por pessoal de manutenção profissional.
• Recomenda-se uma manutenção regular anual; vida útil de cerca de dez anos - utilizar dentro do período de manutenção/segurança.

VII Limpeza, desinfeção e esterilização

• É proibido lavar a mesa com água.
• Limpar com pano macio, esponja, pano húmido ou detergente. Não utilizar escova dura, escova de arame de aço, pó de descontaminação, tinta, éter, ácidos/bases fortes ou outros produtos de limpeza agressivos.
• Desinfeção do colchão: álcool, éter, desinfeção ultravioleta aceitável (evitar esterilização a alta temperatura).

VIII Condições ambientais de funcionamento

• Temperatura ambiente: 5℃ ~ 40℃
• Umidade relativa: ≤70%
• Pressão atmosférica: 86,0 kPa ~ 106,0 kPa
• Tensão de alimentação (recomendação de armazenamento do dispositivo embalado): AC220V ±22V, 50Hz ±1Hz

IX Manutenção A manutenção do equipamento deve ser efectuada uma vez por ano. Todas as peças móveis devem ser totalmente lubrificadas. As peças deslizantes e as calhas deslizantes devem ser enchidas com vaselina. Apertar os parafusos de ligação e assegurar que não estão soltos. Solução de problemas X (selecionado) Fenómeno: A mesa de operações não funciona - Razões possíveis: ficha não inserida, alimentação desligada, fusível queimado - Solução: voltar a ligar a alimentação/inserir a ficha, verificar o estado do interrutor, substituir o fusível. Fenómeno: As funções parciais não funcionam - Razões possíveis: botão do acionador manual ineficaz, ficha do acionador manual/controlador solta, controlador avariado - Solução: substituir o acionador manual, verificar o estado dos interruptores, solicitar uma reparação profissional se o controlador estiver avariado. Fenómeno: Placa para pernas/placa para costas descem automaticamente - Razões possíveis: interrutor de bloqueio da mola de gás demasiado solto ou mola de gás avariada - Solução: ajustar o interrutor de bloqueio ou substituir a mola de gás. Fenómeno: A mesa pode mover-se - Razões possíveis: dispositivo de bloqueio do rodízio desviado ou rodízio partido - Solução: abrir a tampa da base e ajustar o dispositivo de bloqueio ou substituir o rodízio. Fenómeno: Falha da bateria - Razões possíveis: bateria gasta ou fusível na saída da bateria avariado - Solução: trocar a bateria ou substituir o fusível. Caraterísticas / especificações técnicas

• Modelo: SXD8004-B
• Capacidade de carga: 250 kg
• Comprimento total: 2060 mm
• Largura: 520 mm
• Altura mínima: 950 mm
• Curso de elevação: 600 mm
• Viagem de deslizamento: ≥340 mm
• Trendelenburg / Reverse Trendelenburg: ≥35°
• Inclinação lateral: ≥25°
• Dobragem da placa traseira: ≥85°
• Viagem da prancha de cintura: ≥120 mm
• Dobragem da prancha de pernas: ≥90°
• Tensão de trabalho: AC/DC 24V
• Consumo de energia: 200 VA
• Fusível: 3A (5×20 mm)
• Bateria: bateria recarregável de alto desempenho, suporta ~50 cirurgias (sem manutenção)
• Materiais: estrutura principal em aço inoxidável; concha da base em fibra de vidro; colchão em PU com espuma de memória
• Classificação de segurança do dispositivo: Classe I, Tipo B
• Compatível com raios X (design radiolúcido do tampo da mesa e guia para cassete de raios X)
• Controlo: controlador portátil com fios + painel de controlo de emergência da coluna (dois sistemas de controlo independentes)
• Translação: translação independente acionada por cilindro hidráulico
