Transdutor de pressão

Visão geral

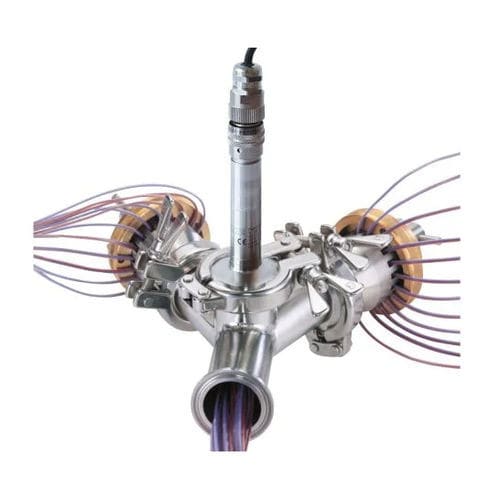

O transdutor de pressão absoluta Kaye é um sensor de alta precisão concebido para autoclaves, esterilizadores a vapor e sistemas Steam‑in‑Place (SIP). Mede pressão absoluta em paralelo com a temperatura para suportar a validação de vapor saturado e a qualificação de autoclaves. Otimizado para integração direta com sistemas Kaye Validator (Kaye Validator AVS, Kaye Validator 2000), não necessita de alimentação externa quando ligado a equipamentos Kaye compatíveis.

Por que a medição de pressão é importante
A medição precisa da pressão juntamente com a temperatura é essencial para a validação da esterilização por vapor. A pressão determina o ponto de ebulição e, assim, a temperatura do vapor saturado. O monitoramento da pressão assegura condições saturadas, ajuda a identificar fugas ou falhas no sistema de vácuo e fornece informação sobre a qualidade do vapor (relação vapor/líquido), crítica para validação e controlo de processo.

Calibração e compensação de temperatura
Os transdutores de pressão são sensíveis à temperatura. Para máxima precisão, a calibração deve ser realizada à temperatura de operação do transdutor; em autoclaves isso normalmente inclui calibração a 121°C. Os transdutores Kaye usados na validação de autoclaves são calibrados em condições de operação e incluem compensação de temperatura para minimizar desvios de medição em condições de vapor.

Integração e uso
O transdutor fornece uma saída de tensão compatível com o cabeamento Kaye Validator (sensibilidade 1 V a 5 V) e monta‑se diretamente numa flange Tri‑Clover de 1,5 in. Está especificado e calibrado para toda a gama de temperatura de autoclave e é adequado para medição dinâmica de pressão durante validação e monitorização de processo.

Características

• Projetado para esterilizadores a vapor e ambientes SIP
• Medição absoluta de pressão de alta precisão na faixa de temperatura de autoclave
• Montagem direta em flange Tri‑Clover 1,5 in
• Calibração rastreável ISO‑17025 em pressão e temperatura
• Ligação direta a sistemas Kaye Validator sem fonte externa com modelos compatíveis

Aplicações

• Qualificação e validação de autoclaves
• Monitorização da qualidade do vapor e aplicações a vapor
• Sistemas Steam‑in‑Place (SIP)

Especificações
Tipo: Transdutor de pressão absoluta
Faixa: 0–4 bar (59 psia) absoluta
Sensibilidade: 1 V a 5 V
Não linearidade e histerese: ±0,2% combinado
Faixa compensada em temperatura: 110°C–140°C
Precisão: 10 mbar (0,147 psi) em 110°C–140°C
Calibração: realizada a 23°C e 121°C (rastreável ISO‑17025)

Suporte de software

• Kaye Validator Report Wizard gera relatórios conformes com EN554, HTM2010 e ISO‑17665
• Gráficos de pressão e temperatura saturada usando dados medidos e leituras saturadas calculadas
• Determinação automática de aprovação/fracasso de equilíbrio e cálculo de limites Tb / Tb+3

Características / especificações técnicas

• Tipo: Transdutor de pressão absoluta
• Faixa de medição: 0–4 bar abs (59 psia)
• Saída: 1 V–5 V
• Não linearidade & histerese combinadas: ±0,2%
• Faixa compensada: 110°C–140°C
• Precisão: 10 mbar na faixa compensada
• Calibração: 23°C e 121°C, rastreável ISO‑17025
• Mecânica: montagem direta em flange Tri‑Clover 1,5 in
• Integração: cabeamento direto a sistemas Kaye Validator (sem alimentação externa com Validators compatíveis)
