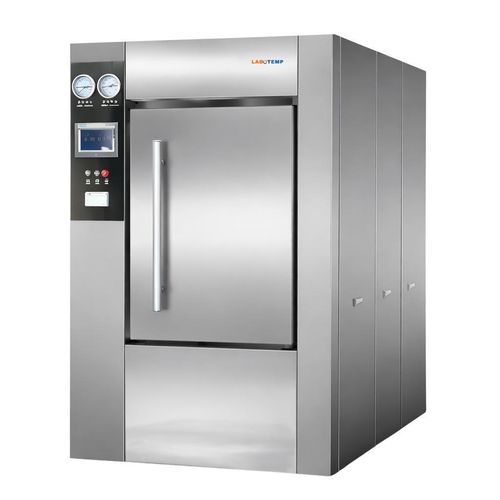

Autoclave médico-hospitalar HZA-05

de laboratóriopara pesquisa biomédicapara microbiologia

Visão geral
O autoclave horizontal a vapor Labotemp HZA-05 é um esterilizador horizontal projetado para esterilização fiável de instrumentos de laboratório, instrumentos cirúrgicos, têxteis, meios de cultura, líquidos e materiais farmacêuticos. A unidade possui uma câmara jaquetada de 360 L em aço inoxidável SS304, sistema de vedação pneumático, gerador de vapor saturado integrado e ecrã tátil HMI com controlo PLC para ciclos repetíveis e rastreáveis em ambientes hospitalares, farmacêuticos e laboratoriais.

Princípio de funcionamento & segurança
O HZA-05 utiliza esterilização a vapor saturado assistida por vácuo para otimizar a remoção de ar e a penetração do vapor. Faixa de operação: 105°C–138°C, temperatura de projeto 144°C. Inclui fecho elétrico automático de porta dupla, proteções multinível contra sobretemperatura e sobrepressão, sensores de temperatura e pressão de alta precisão, bomba de vácuo de anel de água de baixo ruído e impressora integrada para registos de processo.

Por que escolher o HZA-05?

• Capacidade de 360 L: adapta‑se a fluxos de esterilização de alto rendimento
• Ciclos de vapor assistidos por vácuo: eficácia em cargas porosas e líquidos
• HMI tátil e PLC integrados: ciclos programáveis e relatórios rastreáveis

Principais características

• Câmara jaquetada de 360 L (SS304)
• Câmara horizontal retangular com jaqueta integrada para retenção uniforme de calor e secagem melhorada
• Sistema de dupla porta totalmente automático com bloqueio elétrico de segurança
• Vedação pneumática da porta com junta de silicone resistente até 250°C
• Câmara e tubagem em SS304 com ligações sanitárias
• Gerador de vapor saturado integrado para fornecimento estável de vapor
• Ecrã tátil HMI avançado para gestão programável de ciclos e ajuste de parâmetros
• Programas múltiplos: têxteis, instrumentos, líquidos, Bowie‑Dick, teste de fugas
• Monitorização e registo de temperatura e pressão de alta precisão
• Bomba de vácuo de anel de água: baixo ruído, alta eficiência de vácuo
• Impressora integrada para rastreabilidade
• Proteções multinível: sobretemperatura, sobrepressão e alarmes operacionais

Aplicações

• CSSD hospitalar: esterilização de instrumentos cirúrgicos, têxteis, pensos e vidraria
• Produção farmacêutica e CQ: esterilização de materiais, meios e equipamentos de produção
• Laboratórios de investigação e microbiologia: esterilização de instrumentos, meios e resíduos compatíveis
• Centros de formação médica: necessidades de esterilização de alto débito
• Áreas GMP: ciclos validados com monitorização, impressão de relatórios e rastreabilidade
• Aplicações industriais: esterilização de componentes e têxteis compatíveis

Acessórios padrão

• Impressora
• Um carrinho interno
• Um carrinho externo de transporte

Acessórios opcionais

• Compressor de ar
• Unidade de tratamento de água

Especificações técnicas

• Capacidade: 360 L
• Temperatura de trabalho: 105–138°C
• Temperatura de projeto: 144°C
• Pressão de projeto: -0.1–0.3 MPa
• Pressão nominal de trabalho: 0.245 MPa
• Vácuo: -0.086 MPa
• Equilíbrio de temperatura: ≤ ±2.0°C
• Tempo de ciclo por lote: cerca de 40–70 minutos (dependente do programa e carga)
• Material da câmara: SS304
• Acabamento interior: 0.4 μm
• Tipo de porta: porta dupla automática
• Vedante: silicone de alta temperatura, até 250°C
• Material da jaqueta: SS304
• Filtro de ar: ≤ 0.22 μm
• Isolamento térmico: silicato de alumínio, T = 30 mm
• Rack de esterilização: aço inoxidável SUS304
• Painel exterior: aço carbono com pintura
• Tensão: 380 V, 50 Hz
• Potência: 2 + 24 kW
• Pressão de água: 0.1–0.2 MPa
• Pressão do ar comprimido: 0.4–0.7 MPa
• Pressão de vapor: 0.3–0.7 MPa
• Consumo de vapor: ≤ 25 kg
• Consumo de água: ≤ 200 kg
• Bomba: baixo caudal, alta elevação
• Gerador de vapor: gerador de vapor saturado integrado
• Ecrã tátil: seleção de programa e ajuste de parâmetros HMI
• Impressora: saída do relatório de esterilização
• Sensor de temperatura: alta precisão
• Sensor de pressão: alta precisão
• Manómetros: Classe 1.6, mostrador inox
• Dimensões totais (L × W × H): 1250 × 1300 × 1900 mm
• Tamanho da câmara (L × W × H): 600 × 600 × 1000 mm
• Peso líquido: 1080 kg
• Peso bruto: 1150 kg
