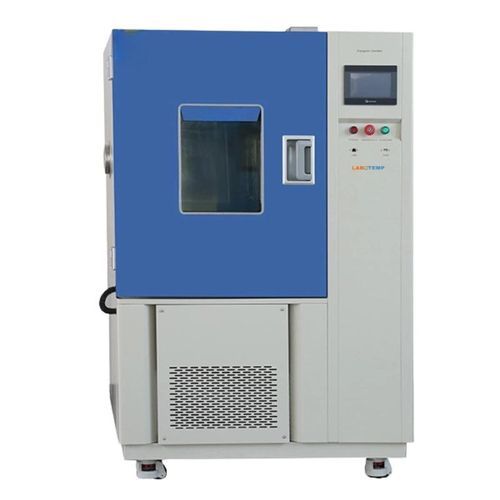

Câmara de teste termostática CTC-01

climáticade temperaturaa choque térmico

Visão geral
A câmara criogênica Labotemp CTC-01 é uma câmara de ensaio de temperatura de precisão para testes em temperaturas ultra-baixas e elevadas, de −120°C a +150°C. Projetada para ciclos térmicos, choques térmicos e avaliações de estabilidade, é indicada para componentes eletrónicos, baterias e peças aeroespaciais e automotivas. Apresenta controlo rigoroso (±0,5°C), taxas de rampa rápidas (aquecimento até 3°C/min, arrefecimento 1°C/min) e unidade frigorífica em cascata Tecumseh para arrefecimento profundo fiável.

Principais benefícios

• Alcance de temperatura amplo adequado para testes criogênicos e ambientais (−120°C a +150°C).
• Controlo de temperatura preciso e uniforme: flutuação ±0,5°C, desvio ±2,0°C.
• Ciclos térmicos eficientes com aquecimento rápido (3°C/min) e arrefecimento controlado (1°C/min).
• Construção resistente com interior em aço inox SUS304 e exterior em chapa de aço revestida.
• Controlador touchscreen LCD a cores programável com ligação Ethernet/PC Link para automação e registo de dados.

Características

• Unidade frigorífica em cascata Tecumseh (compressor em cascata) para arrefecimento profundo.
• Sistema de refrigeração por compressão mecânica.
• Elemento de aquecimento: resistência Nichrome.
• Sensor de temperatura: PTR resistência de platina PT100Ω / MV classe A.
• Circulação de ar por ventilador centrífugo para fluxo uniforme.
• Janela de observação com iluminação interior e vedação em borracha de silicone termoestável de dupla camada.
• Proteções de segurança integradas: sobretemperatura, sobrecorrente, alta pressão do refrigerante, proteção contra fugas à terra.
• Isolamento térmico de alta qualidade: espuma de poliuretano e algodão isolante.
• Configuração padrão: 1 orifício para cabo (Φ50) com tampão; 2 prateleiras.

Aplicações

• Ensaios de ciclos térmicos e choques térmicos de componentes eletrónicos, baterias e conjuntos.
• Avaliações de fiabilidade e estabilidade para peças aeroespaciais e automotivas.
• Laboratórios de I&D, controlo de qualidade, semicondutores, defesa e ambientes de ensaio industriais.

Especificações (tabela)
Intervalo de temperatura: -120℃ ~ +150℃
Volume interior: 100 L
Alimentação: 380V 50Hz
Dimensões internas (L×P×A): 700×800×900 mm
Dimensões externas (L×P×A): 1200×1340×2020 mm
Flutuação de temperatura: ±0,5°C
Desvio de temperatura: ±2,0°C
Taxa de arrefecimento: 1°C / min
Taxa de aquecimento: 3°C / min
Sistema de refrigeração: Sistema de refrigeração por compressão mecânica
Unidade frigorífica: Compressor em cascata (Tecumseh cascade)
Elemento de aquecimento: Resistência Nichrome
Controlador: Touchscreen LCD a cores programável, ligação Ethernet, PC Link
Sensor de temperatura: PTR resistência de platina PT100Ω / MV classe A
Circulação de ar: Ventilador centrífugo
Material exterior: Chapa de aço com revestimento protetor
Material interior: Aço inox SUS304
Isolamento térmico: Espuma de poliuretano e algodão isolante
Janela de observação: Iluminação interior, vedação em silicone termoestável de dupla camada
Configuração padrão: 1 orifício para cabo (Φ50) com tampão; 2 prateleiras
Ruído máximo: 65 dBA
Dispositivos de segurança: Proteção contra sobretemperatura; Proteção contra sobrecorrente; Proteção por alta pressão do refrigerante; Proteção contra fuga à terra
Peso líquido: 480 kg
Peso bruto: 578 kg

Acessórios padrão / Peças sobressalentes

• Sensor de temperatura
• Relé de estado sólido
• Contatores

Especificações técnicas

• Modelo: CTC-01
• Intervalo de temperatura: -120℃ a +150℃
• Volume interior: 100 L
• Dimensões internas (L×P×A): 700 × 800 × 900 mm
• Dimensões externas (L×P×A): 1200 × 1340 × 2020 mm
• Taxa de aquecimento: 3°C / min (média, sem carga)
• Taxa de arrefecimento: 1°C / min (média, sem carga)
• Flutuação de temperatura: ±0,5°C
• Desvio de temperatura: ±2,0°C
• Controlador: Touchscreen LCD a cores programável com Ethernet e PC Link
• Refrigeração: Compressor em cascata com sistema de refrigeração por compressão mecânica (Tecumseh cascade)
• Material interior: Aço inox SUS304
• Material exterior: Chapa de aço com revestimento protetor
• Isolamento térmico: Espuma de poliuretano e algodão isolante
• Circulação de ar: Ventilador centrífugo
• Janela de observação: Vedação em silicone termoestável de dupla camada com iluminação interior
• Configuração padrão: 1 orifício para cabo (Φ50) com tampão; 2 prateleiras
• Nível de ruído: ≤65 dBA
• Peso líquido: 480 kg; Peso bruto: 578 kg
• Proteções de segurança: Sobretemperatura, Sobrecorrente, Alta pressão do refrigerante, Fuga à terra
