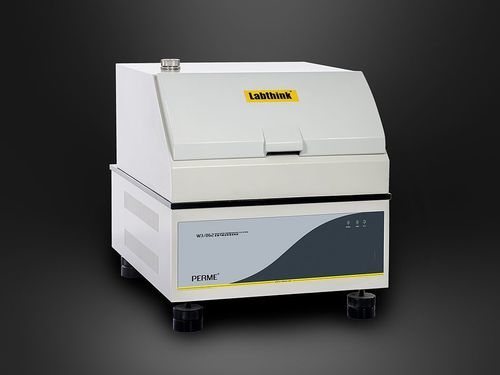

Aparelho para teste de umidade W3/062

de temperaturade permeabilidade ao vapor de águade velocidade do ar

O W3/062 é um sistema de ensaio WVTR (taxa de transmissão de vapor de água) baseado no método da taça, concebido para medição precisa de filmes e materiais laminados. Integra pesagem automática, controlo de temperatura/humidade e gestão de dados para laboratório e produção.

Características do produto

• Método da taça: Procedimento gravimétrico para medições WVTR em filmes e chapas; célula de pesagem de alta resolução (resolução de massa 0,001 g) para elevada sensibilidade.
• Suporta métodos com água (wet‑cup) e com dessecante (dry‑cup).
• Controlo automático de temperatura e humidade em largo intervalo com alta precisão para condições não‑standard.
• Controlo padronizado da velocidade do ar para manter uma diferença de humidade estável entre os lados da amostra.
• Reinício automático antes da pesagem e pesagens periódicas com elevação por cilindro para reduzir erros sistemáticos.
• Portos de calibração de acesso rápido para temperatura e humidade; filme de referência ou peso padrão para calibração rápida.

• Alta eficiência: Estrutura circular com 6 pratos de ensaio independentes (6 amostras por ciclo); expansível através de bases satélite até 60 ensaios simultâneos.
• Inteligente: Software Windows com interface intuitiva, exportação multi‑formato, pesquisa/comparação/análise/impressão de dados históricos e suporte ao Lystem™ Lab Data Sharing System.

Princípio
Com temperatura controlada estabelece‑se uma diferença constante de humidade entre ambos os lados da amostra. O vapor atravessa a amostra para o lado seco; mede‑se a variação de massa do prato de ensaio ao longo do tempo para calcular o WVTR e parâmetros associados.

Normas

• ISO 2528
• GB 1037
• GB/T 16928
• ASTM E96
• ASTM D1653
• TAPPI T464
• DIN 53122‑1
• JIS Z0208
• YBB 00092003

Aplicações

• Principais: Filmes plásticos, filmes compósitos, laminados papel‑plástico, filmes coextrudidos, filmes aluminizados, folhas de alumínio compostas.
• Chapess: Plásticos de engenharia, borracha, materiais de construção (ex. PP, PVC, PVDC).
• Papel e cartão: Papel aluminizado, materiais de embalagem (Tetra Pak, papel para cigarros).
• Tecidos e não tecidas: Tecidos impermeáveis‑respiráveis, não tecidos para fraldas e produtos higiénicos.
• Estendidas: Filmes e acessórios médicos (curativos, filmes protetores), pele artificial, back‑sheets solares, filmes para LCD, filmes de tinta, embalagens cosméticas, filmes biodegradáveis.

Configurações

• Standard: instrumento, software profissional, pratos de ensaio, tubo dessecante, gerador de humidade, peso de calibração, cabo de comunicação, cortador de amostras circular, conjunto de válvulas.
• Opcionais: base satélite, filme de referência, compressor de ar, dessecante.

Especificações técnicas

• Intervalo de ensaio: 0,1–10.000 g/m2·24h (método de água); 0,1–2.500 g/m2·24h (método dessecante).
• Número de amostras: 1–6 (resultados independentes); expansível até 60 ensaios simultâneos via bases satélite.
• Precisão (WVTR): 0,01 g/m2·24h.
• Resolução de massa: 0,001 g (personalizável).
• Intervalo de temperatura: 15 °C–55 °C; precisão de temperatura: ±0,1 °C.
• Intervalo de humidade: Método de água: ∆RH 90%→70% (humidade da câmara ≈10%–30% conforme condições); Método dessecante: ∆RH 10%→98% (depende da temperatura).
• Precisão de humidade: ±1% RH.
• Velocidade do ar: 0,5–2,5 m/s (personalizável).
• Espessura da amostra: ≤ 3 mm (personalizável).
• Área de ensaio: 33 cm²; tamanho da amostra: Φ74 mm.
• Volume da câmara: 45 L.
• Fornecimento de gás: ar; pressão de alimentação: 0,6 MPa; ligação: Φ6 mm (tubo PU).
• Dimensões do instrumento: 660 × 580 × 580 mm (C×L×A).
• Alimentação: 220 VAC 50 Hz / 120 VAC 60 Hz.
• Peso líquido: 80 kg.
