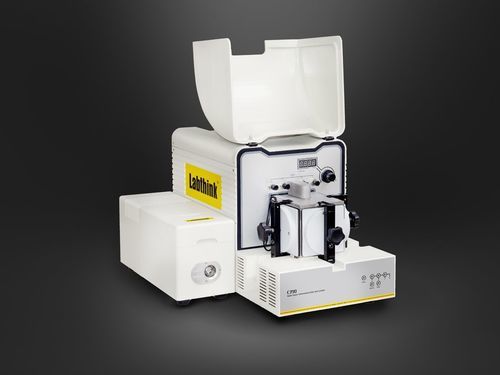

Aparelho para teste de fluxo C390M

de umidadede temperaturade permeabilidade ao vapor de água

O sistema de ensaio de taxa de transmissão de vapor de água C390M é um instrumento por método de sensor infravermelho projetado para medir a taxa de transmissão de vapor de água (WVTR) de materiais barreira com propriedades de barreira altas, médias e baixas, em conformidade com ISO 15106-2 e ASTM F1249. Apresenta um bloco integrado de 3 células de ensaio, sensores de alta precisão e um sistema controlado por computador para regular temperatura, humidade e fluxo de gás, garantindo resultados sensíveis e repetíveis.

Características do produto

• Tecnologia de sensor inovadora: sensor analítico de vapor de água por infravermelho de nova geração da Labthink, desenvolvido pela Labthink Global R&D, para alta precisão e estabilidade.
• Fabricação madura: 30 anos de experiência para design, seleção de materiais e produção confiáveis.
• Linha completa de produtos que suporta múltiplos padrões e métodos de ensaio (gravimétrico, infravermelho, eletrolítico, humidade, coulométrico).
• Design de bloco integrado com 3 células de ensaio para alta eficiência de teste.
• Ajuste preciso de temperatura, humidade e taxa de fluxo do gás de ensaio.
• Tempo de aquecimento curto; condições de ensaio atingidas rapidamente.
• Não requer agentes de arrefecimento líquidos, catalisadores ou misturas de gases especiais.
• Modos de ensaio profissionais e rápidos para atender diferentes necessidades de aplicação.
• Filmes de referência disponíveis para calibração do sistema.
• Sensores centrais e peças chave incluem funções de autoproteção.
• Equipado com computador interno (PC externo não necessário); ligação de rede e portas USB disponíveis.
• Suporta ensaio de embalagens e recursos inteligentes de economia de gás para reduzir o consumo de gás de ensaio.
• Software profissional multinível com vários formatos de relatório; DataShield™ exclusivo da Labthink fornece gestão segura de dados/relatórios de ensaio.
• Sistema informático opcional compatível com GMP China e suporte opcional CFR21 PART11 para ambientes regulamentados.

Princípio de ensaio
A amostra é montada numa célula de difusão dividida numa câmara seca e numa câmara com humidade controlada. Nitrogénio seco varre o lado seco; o vapor de água que permeia a amostra é transportado pelo nitrogénio seco até um sensor infravermelho que produz sinais elétricos. O WVTR é calculado analisando esses sinais. Para amostras de embalagem, o fluxo de nitrogénio seco encontra-se dentro da amostra enquanto o exterior é colocado num ambiente de alta humidade.

Normas de ensaio

• ISO 15106-2
• ASTM F1249
• GB/T 26253-2010
• TAPPI T557
• JIS K7129
• YBB 00092003-2015

Aplicações

• Filmes: filmes plásticos, filmes compostos plásticos, filmes compósitos papel-plástico, geomembranas, filmes coextrudidos, filmes aluminizados, folha de alumínio/filmes compósitos, filmes compósitos papel-fibra de vidro, etc.
• Chapas: PP, PVC, PVDC, folha metálica, filme e pastilhas de silício.
• Papel e cartão: papel para embalagem de tabaco, filme compósito papel-plástico, etc.
• Embalagens: plástico, borracha, compósitos papel/plástico, embalagens em vidro e metal (ex.: garrafas, embalagens de óleo, materiais Tetra Pak, sacos a vácuo, latas metálicas, embalagens cosméticas, tubos de pasta dentífrica, copos para iogurte, etc.).
• Aplicações estendidas: tampas de embalagens, back-sheets solares, monitores LCD & filmes, vários tubos (ex.: PPR), blísters, filmes assépticos de proteção de feridas, máscaras faciais, carcaças plásticas de baterias e outros materiais de embalagem/industriais relacionados.

Especificações técnicas

• Intervalo de ensaio (padrão): 0.05 ~ 40 g/(m2·d)
• Intervalo de ensaio (embalagem): 0.00025 ~ 0.2 g/(pkg·d)
• Resolução: 0.001 g/(m2·d)
• Repetibilidade: o maior entre ±0.05 e 2%
• Temperatura de ensaio: 10 ~ 55 °C ±0.2 °C
• Humidade de ensaio: 5% ~ 90% RH ±1%, 100%
• Câmara de ensaio: 3 câmaras de ensaio
• Tamanho da amostra: 108 mm × 108 mm
• Espessura da amostra: ≤ 3 mm
• Área de ensaio padrão: 50 cm²
• Gás transportador: nitrogénio de alta pureza 99.999% (não fornecido)
• Pressão do gás transportador: ≥ 0.28 MPa / 40.6 psi
• Tamanho da porta: tubagem metálica 1/8 polegada
• Funções adicionais (opcionais): ensaio de embalagem (máx. 3 L), gestão de dados DataShield™, sistema informático GMP, conformidade CFR21 Part11.
