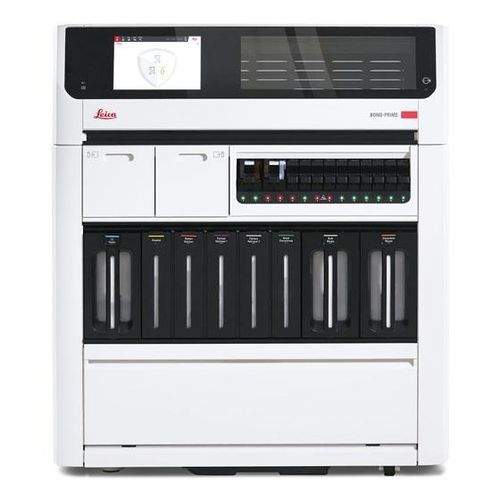

Sistema automático de preparação de amostras BOND-PRIME

para imunohistoquímicade laboratóriopara coloração de lâminas

Visão geral
A plataforma de coloração BOND-PRIME oferece alta produtividade, acesso universal e fluxo de trabalho adaptável para processar lotes, fluxo contínuo, lâminas isoladas ou casos STAT. O sistema produz colorações IHC e ISH consistentes e de qualidade, com tempo médio de processamento por lâmina IHC (TAT) de 95 minutos, e suporta processamento rápido para lâminas únicas/STAT e cargas completas.

Principais características

• Acesso universal: carregue qualquer lâmina em qualquer combinação com qualquer reagente a qualquer momento usando módulos ARC independentes (câmaras de coloração individuais).
• Tecnologia ARC: dosagem precisa, controlo do fluxo de reagente e incubação controlada para resultados reprodutíveis.
• Fluxo de trabalho flexível: processa lâminas únicas, casos completos, lotes ou fluxos mistos com carga/descarga contínua para que as lâminas finalizadas não bloqueiem o processamento.
• Alta capacidade de reagentes: 70 posições de reagente de acesso livre e suporte para reagentes a granel (capacidade a granel >200 lâminas com recipientes grandes).
• Arquitetura orientada para rendimento: arranjo multi-gaveta para apoiar a produtividade do laboratório e processamento paralelo.
• Segurança integrada e gestão de resíduos: contentor integrado para resíduos perigosos e opções para gestão externa de resíduos a granel.

Recursos do produto (detalhes adicionais)

• Módulos ARC independentes permitem protocolos mistos, pré-tratamentos, cromógenos e químicas de detecção a correr concorrentemente.
• Suporta vários tamanhos de recipientes de reagente (7 mL, 30 mL, frascos/insertos de titulação de 6 mL) e recipientes a granel (1,25 L ou 4,5 L para água DI).
• Robótica de próxima geração e protocolos otimizados permitem processamento rápido e redução de TAT.
• ARC Covertile: vedação semi-permanente auto-limpante para reduzir o consumo de reagentes e proteger a morfologia tecidual.
• Opções de detecção incluem BOND-PRIME Polymer DAB, BOND-PRIME Polymer AP, ChromoPlex 1 Dual Detection; hematoxilina vendida separadamente.

Especificações do produto
Dimensões: 1217 mm (L) x 1400 mm (A) x 831 mm (P) | 47,9 in (W) x 55,1 in (H) x 32,7 in (D)
Capacidade de lâminas: 72 (24 lâminas no Preload Drawer, 24 lâminas no ARC Array, 24 lâminas no Unload Drawer)
Número de recipientes de reagente: 70
Capacidade do contentor de resíduos perigosos: 4,5 L
Tensão de funcionamento e frequência da rede: 90 V a 264 V (nominal 100 V a 240 V)
Nível de pressão sonora (a 1 m): < 85 dBA máximo; < 65 dBA em operação normal
Peso (seco): 384 kg (847 lb)
Tamanhos de recipientes de reagente: 7 mL, 30 mL, frascos/insertos de titulação de 6 mL
Capacidade de recipientes de reagente a granel: 1,25 L ou 4,5 L (água DI)
Capacidade do contentor de resíduos a granel externo: 4,5 L
Consumo de energia: 1260 VA

Especificações das lâminas de microscópio
Largura da lâmina: 24,64–26,0 mm (0,97–1,02 in)
Comprimento da lâmina: 74,9–76,0 mm (2,95–2,99 in)
Espessura da lâmina: 0,9–1,2 mm (0,03–0,05 in)
Largura do rótulo: 24,64–26,0 mm (0,97–1,02 in)
Comprimento do rótulo: 16,9–21,0 mm (0,67–0,83 in)
Material: Vidro, ISO 8037/1

Aplicações e benefícios

• Projetada para laboratórios clínicos e de patologia anatômica de médio a grande porte que exigem TAT rápidos para IHC/ISH e alta utilização do equipamento.
• Melhora a produtividade diagnóstica por meio de colorações consistentes, acesso universal a reagentes e fluxos de trabalho contínuos.
• Compatível com uma ampla gama de anticorpos primários prontos para uso BOND e reagentes auxiliares para fluxos IHC/ISH completos.

Especificações técnicas

• Modelo: BOND-PRIME
• TAT médio por lâmina IHC: 95 minutos (fluxo contínuo)
• Arquitetura de capacidade de lâminas: Preload Drawer, ARC Array, Unload Drawer (24 lâminas cada)
• Posições de reagente: 70 posições de acesso livre
• Tecnologia ARC para dosagem precisa, controlo de fluxo e incubação
• Suporte para reagentes a granel e opções de grandes contentores de resíduos/externos
• Alimentação: intervalo de entrada 90–264 V; consumo 1260 VA
• Peso (seco): 384 kg
