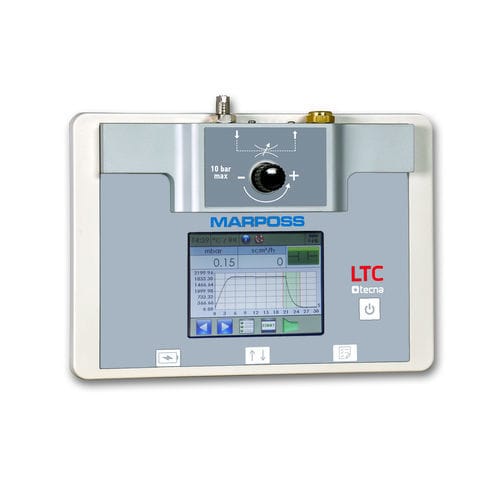

Calibrador simulador de vazamento TECNA LTC

para conectores Luerde laboratóriopara sacos

Visão geral
Leak Tester Control (LTC) é um instrumento para verificação periódica e calibração de equipamentos de ensaio de fugas e caudal. O simulador de fugas integrado permite verificar com precisão a capacidade do sistema de deteção e rejeição.

Desempenho
O LTC liga-se em derivação entre o equipamento de ensaio e a peça a testar através do racor em T de acoplamento rápido Staubli® fornecido. O operador regula o fluxo de fuga através de uma válvula agulha manual ou ativa/desativa a fuga simulada a partir do ecrã tátil de 3,5". Sensores internos de pressão e caudal medem a pressão de linha e o caudal real da fuga; ambos os valores são apresentados simultaneamente para comparação direta.

Conetividade
Porta USB para ligação ao PC e suporte para pen drive USB para registo de dados e atualizações de software.

Vantagens

• Pressão máxima até 40 bar
• Caudal fundo de escala até 950 cm3/min
• Faixas de medição em vácuo disponíveis
• Resolução de medição até 1 Pa e 0,01 cm3/min no caudal
• Ecrã TFT a cores 3,5" com função tátil
• Micro‑válvula de alta precisão para simulação e válvula agulha para ajuste grosseiro
• Armazenamento de dados de ensaio em pen drive USB

Acessórios incluídos

• Estojo de transporte
• Fonte de alimentação universal com saída USB
• Cabo USB (tipo A para micro-USB)
• Pen drive USB com programa de atualização
• Racor rápido Staubli RBE03
• Racor em T com conector Staubli

Modo de utilização
O LTC instala-se entre o testador de fugas e a peça sob ensaio. O operador define ou simula fugas para verificar os limiares de deteção e a programação dos ciclos de ensaio. O instrumento fornece leitura direta de pressão e caudal e suporta procedimentos periódicos de calibração e verificação para rastreabilidade.

Especificações técnicas

• Pressão máxima de ensaio: até 40 bar
• Faixa de vácuo: até -900 mbar (faixas disponíveis)
• Caudal fundo de escala: até 950 cm3/min
• Resolução de pressão: até 1 Pa
• Resolução de caudal: até 0,01 cm3/min
• Visor: 3,5" TFT a cores com touchscreen
• Simulação de fugas: micro‑válvula de alta precisão e válvula agulha
• Sensores: sensor de pressão interno e sensor de caudal para medição direta
• Racor rápido: Staubli® T RBE03 fornecido
• Registo de dados: porta USB e suporte para pen drive USB
• Aplicação: verificação periódica, calibração e certificação de equipamentos de ensaio; suporte à documentação ISO 9001
