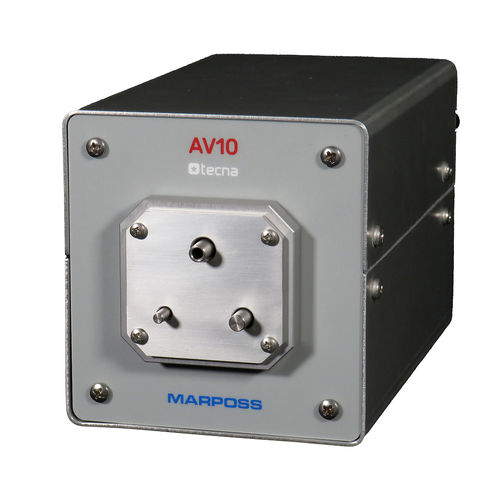

Módulo para linhas de sangue AV10

para produtos médicos descartáveispneumáticocom desbloqueio automático

Visão geral
O módulo pneumático AV10 é fornecido como acessório externo para ligação a equipamentos de ensaio de estanqueidade por ar. Foi projetado para ensaios de estanqueidade de linhas de sangue em ar até 2 bar, utilizando conexões cônicas Luer.

Funcionalidade / Operação

• Serve como interface de ligação pneumática entre o ensaio e as linhas de sangue.
• Válvulas pneumáticas internas avançam ou retraem o mecanismo de libertação; as válvulas são controladas eletricamente pelas saídas digitais da placa de expansão do equipamento.
• A inserção do conector Luer macho ativa um microinterruptor que envia o comando de arranque ao equipamento de ensaio.
• Existe uma versão com mecanismo que inicia automaticamente o ensaio ao ligar a linha e que liberta automaticamente a linha no fim de um ensaio aprovado.

Aplicações

• Ensaio de estanqueidade por ar de linhas de sangue com conexões cônicas Luer; indicado para integração como interface pneumática externa em equipamentos de ensaio compatíveis.

Especificações técnicas

• Modelo: AV10
• Tipo: Módulo pneumático externo / interface pneumática para ensaiadores de fuga
• Utilização prevista: Ensaio de estanqueidade de linhas de sangue (ar)
• Pressão máxima de ensaio: Até 2 bar
• Tipo de ligação: Conexões cônicas Luer (inserção do macho ativa microinterruptor)
• Controlo: Válvulas pneumáticas internas controladas eletricamente pelas saídas digitais da placa de expansão
• Sinal de arranque: Microinterruptor ativado pela inserção do conector Luer macho
• Funções automáticas: Arranque automático na ligação; libertação automática no fim de ensaio aprovado (versão disponível)
• Benefícios: Redução do tempo de ciclo e simplificação da manipulação pelo operador e da separação de peças
