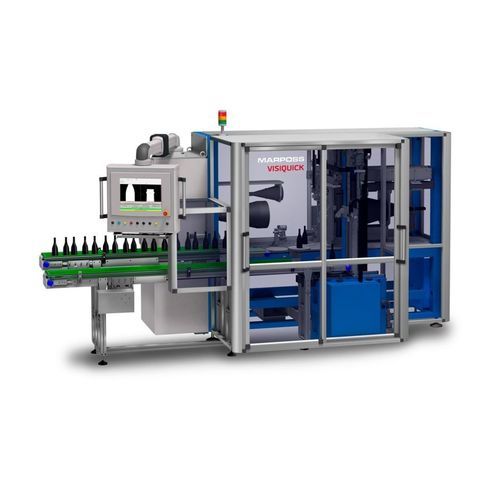

Sistema de inspeção óptico VISIQUICK™

automáticocontrolado por computadorcontrolado por computador

Visão geral do produto
VisiQuick™ é um sistema de inspeção flexível concebido para verificações dimensionais e geométricas, por amostragem, de uma vasta gama de recipientes de vidro com diferentes tamanhos, formas e cores. Pode ser instalado em laboratório ou próximo à linha de produção (cold end).

Descrição

• VisiQuick™ inclui uma ou mais estações de medição modulares configuráveis por aplicação.
• Estação de medição de dimensões externas: uma ou duas câmaras de alta resolução com objetiva telecêntrica e iluminador colimado para medir características externas como altura total, verticalidade, pescoço curvado, paralelismo da boca, parâmetros do corpo (diâmetro, lados longo/curto e diagonal em recipientes não redondos, altura a um diâmetro dado, etc.) e parâmetros de acabamento em qualquer tipo de acabamento (diâmetros, alturas, ângulos, raios, etc.).
• Estação de medição do diâmetro interno e perfil: palpador rotativo/traslante para medição dinâmica do diâmetro interno da boca e do perfil.
• Estação de peso e push-up: balança industrial e sensor ultrassónico integrados na mesma estação.
• Estação de medição da espessura da parede: baseada em tecnologia confocal cromática para mapeamento local da espessura.
• Estação de medição do perfil da área de rotulagem (pedido de patente em curso): sistema ótico para detectar e medir afundamentos e protuberâncias na área de rotulagem.

Benefícios

• Estrutura mecânica robusta: quadro em aço (sem perfis de alumínio) para garantir estabilidade e repetibilidade das medições.
• Flexibilidade: não é necessário reequivar transportadores, pick & place ou estações de medição ao mudar o tipo de recipiente.
• Modularidade e atualizabilidade: estações de medição adicionais podem ser acrescentadas como upgrades.
• Soluções personalizáveis: níveis de personalização disponíveis conforme requisitos do cliente.
• Extensa biblioteca de algoritmos de medição: algoritmos existentes e possibilidade de desenvolvimento personalizado.
• Pronto para Indústria 4.0: compatibilidade total com sistemas de monitorização e dados de produção.
• HMI intuitiva: software em PC industrial que fornece uma interface clara e simples.

Características / Especificações técnicas

• Dimensões mensuráveis dos recipientes: altura total ≤ 435 mm; diâmetro do corpo ou diagonal ≤ 190 mm.
• Diâmetro interno: de 13 a 50 mm (profundidade de medição até 100 mm a partir do topo). Outras gamas sob pedido.
• Push-up: ≤ 60 mm.
• Peso: ≤ 2 Kg.
• Espessura da parede: ≤ 8 mm.
• Perfil da área de rotulagem: altura de inspeção ≤ 200 mm.
• Vazão: dependendo do modelo e configuração das estações; até 120 recipientes/hora.
• Repetibilidade em padrão: < 0,01 mm.
• Precisão: < 10% da tolerância.
