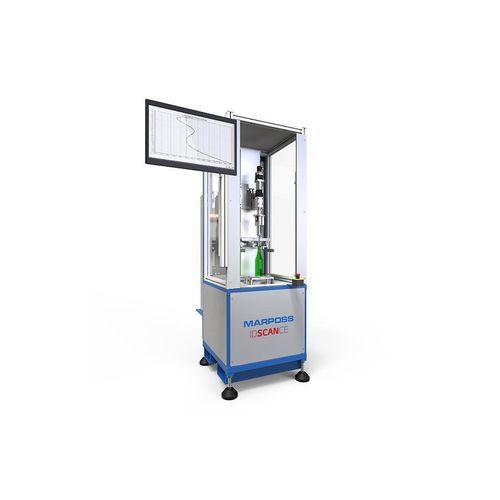

Sistema de inspeção semiautomático ID SCAN™

de garrafasautônomo

Visão geral do produto
ID SCAN™ é uma bancada semi-automática para medir, automaticamente e sem reconfiguração mecânica, o diâmetro do orifício e o perfil interno de garrafas de vidro por amostragem.

Versões

• ID SCAN™ CE: para uso no cold-end, em laboratório de QC ou em ambiente de produção.
• ID SCAN™ HE: para uso no hot-end, antes da têmpera; integra recursos adicionais para suportar condições de hot-end e permitir a medição de garrafas de vidro não temperadas.

Descrição
A garrafa é carregada manualmente e o ciclo de medição é totalmente automático. As medições são realizadas por uma sonda tátil de contacto único montada numa plataforma rotativa com deslocamento vertical.

Características mensuráveis

• Diâmetro do orifício em uma ou mais profundidades programáveis (sem limite para o número de diâmetros a medir).
• Perfil interno na direção vertical com representação gráfica.

Benefícios

• Preciso: utiliza uma sonda tátil de contacto único para medições de alta precisão.
• Completo: mede diâmetros em diferentes profundidades e fornece representação visual da forma real do orifício; fornece gráfico da variação do diâmetro na área escaneada.
• Flexível: não requer reconfiguração mecânica entre artigos.
• Compatível com MES: integração com sistemas de execução de manufatura (p.ex. Vertech SIL™ e outros). ID SCAN™ recebe do MES os dados da receita do artigo e envia automaticamente os resultados de medição relacionados ao molde; não é necessária programação do operador no ID SCAN™.
• Fácil de usar.

Especificações técnicas

• Alimentação: 220 - 240 V AC
• Dimensões máximas dos recipientes mensuráveis: Altura 70 - 435 mm; Diâmetro externo do corpo (ou diagonal para recipientes não redondos) ≤ 190 mm
• Faixa de diâmetros do orifício e perfil mensuráveis: 13 - 45 mm (profundidade máx. 70 mm)
• Repetibilidade de medição (avaliada no mestre): ≤ ±0,01 mm
• Tempo de medição: a partir de 30 s (dependendo do número de diâmetros e perfis a medir)
• Temperatura ambiente de trabalho: ID SCAN™ CE: < 40°C; ID SCAN™ HE: < 50°C
