Simulador de otoscopia OTOSURG

para microcirurgiapara procedimentos de ORLpara treinamento endoscópico

Visão geral do produto

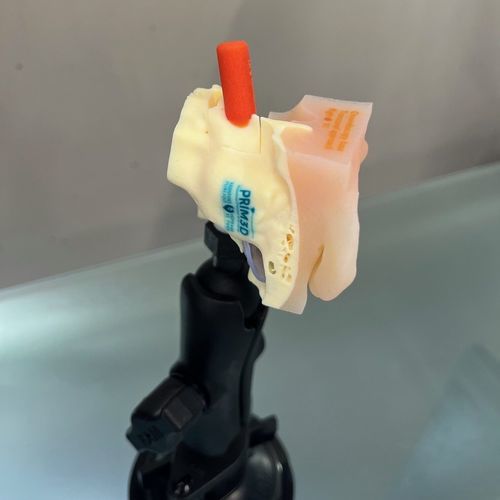

O simulador OTOSURG é um modelo de formação para timpanoplastia transcanal projetado para prática em cirurgia endoscópica e microscópica através do conduto auditivo externo. Reproduz a anatomia da cavidade timpânica e fornece uma visão endoscópica realista da membrana timpânica para treino de procedimentos.

Estudo de validação
Estudo de validação: Validation of a 3D-printed multimaterial transcanal tympanoplasty simulator for endoscopic ear surgery (Otol Neurotol).

Usos principais

• Formação em otoendoscopia e técnicas de ossiculoplastia ao microscópio.
• Aprendizagem da manipulação de endoscópios e exoscópios em ambiente anatomicamente realista.
• Ensino e prática de colocação de próteses ossiculares e procedimentos associados sem risco ao paciente.
• Demonstração de dispositivos médicos e cenários personalizados em congressos ou sessões de formação (cartuchos personalizados, presença/ausência de membrana timpânica, marcadores coloridos).

Vantagens

• Visualização endoscópica precisa da membrana timpânica e dos marcos anatómicos da cavidade timpânica.
• Configuração da dificuldade e anatomia (diferentes diâmetros do canal, indicadores visuais) de acordo com o nível do formando.
• Cenários repetíveis para avaliação standardizada de competências.
• Projeto pedagógico que facilita a aprendizagem progressiva e a formação em grupo.
• Opções de personalização para objetivos pedagógicos ou demonstrações de dispositivos.

Estruturas representadas

• Pele do canal auditivo, ânulo e membrana timpânica.
• Marcos ósseos anatómicos da cavidade timpânica.
• Corda timpânica, tendão do estribo, inserções do músculo tensor do tímpano.
• Cadeia ossicular móvel (martelo, bigorna, estribo) com integridade configurável.

Procedimentos cirúrgicos suportados (através de cartuchos descartáveis)

• Incisão e elevação da pele do canal.
• Elevação da membrana timpânica e prática de colocação de enxertos.
• Exploração e manipulação das estruturas da cavidade timpânica.
• Preservação, mobilização ou disjunção dos ossículos.
• Técnicas de ossiculoplastia (PORP, TORP, transposição, colocação de pistão).

Composição do conjunto

• 1 modelo de osso temporal reutilizável (base anatómica).
• 1 braço articulado para posicionamento.
• 1 conjunto selecionável de cartuchos patológicos descartáveis.

Tipos de cartuchos disponíveis

• Cavidade timpânica normal (cartucho sem patologia).
• Cartuchos de perfuração timpânica (posterior, anterior e outros tipos personalizáveis).
• Variantes de otosclerose (configuração com estribo fixado; pós‑estapedectomia com estribo ausente e platina residual).
• Variantes de ossiculoplastia (ausência de incus para cenário PORP; ausência de incus e estribo para cenário TORP).
• Cartuchos relacionados com otite crónica em desenvolvimento (bolsa de retração, simulação de colesteatoma).

Itens adicionais disponíveis mediante pedido

• Sangue líquido simulado para aumentar o realismo.
• Placa de aponeurose impressa em 3D (50 x 50 x 0.3 mm).
• Placa de cartilagem impressa em 3D (50 x 50 x 0.9 mm).

Desenvolvimento e licença
Modelo desenvolvido pela plataforma Prim3D da Assistance Publique – Hôpitaux de Paris e Université Paris Cité. Licença exclusiva de desenvolvimento e exploração: N° VAL 2025/2024-070/01.

Especificações técnicas

• Tipo: simulador de timpanoplastia transcanal para abordagens endoscópicas e microscópicas.
• Nome do modelo: OTOSURG.
• Materiais: componentes impressos em 3D multimateriais (base óssea reutilizável + cartuchos descartáveis).
• Modos de formação: otoendoscopia, ossiculoplastia microscópica, técnicas PORP/TORP, exploração e manipulação da cavidade timpânica.
• Personalização: cartuchos configuráveis com/sem membrana timpânica, marcadores anatómicos coloridos, larguras de conduto variáveis.
• Conteúdo do conjunto: modelo de osso temporal reutilizável, braço articulado, conjunto de cartuchos selecionável.
• Acessórios opcionais: sangue simulado, placas de aponeurose e cartilagem impressas em 3D (dimensões especificadas).
