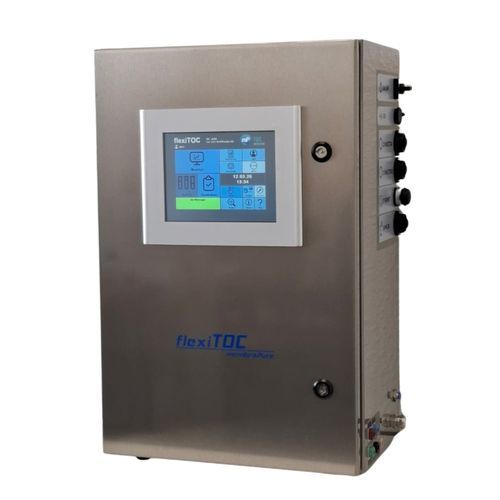

Analisador de TOC para água ultrapura flexiTOC

para água puraoxidação UV

Visão geral
O flexiTOC é um analisador de alta sensibilidade de Carbono Orgânico Total (TOC) projetado para aplicações desde água de rede até água ultrapurificada. O método analítico baseia‑se na oxidação UV completa dos compostos orgânicos em amostras aquosas para dióxido de carbono (CO2), quantificado por um detector NDIR seletivo. O sistema suporta operação sem reagentes para níveis de TOC inferiores a ~2000 ppb e pode ser operado com reagente (persulfato) para concentrações de TOC mais altas ou amostras de difícil oxidação.

Capacidades principais

• Análise TOC de alta sensibilidade desde água subterrânea/água de rede até água ultrapura/WFI
• Oxidação UV completa com opção de oxidação assistida por reagente (persulfato)
• Quantificação de CO2 por detector NDIR para medição seletiva, independente de condutividade e temperatura
• Tempos de análise curtos e reator de autolimpeza contínua para evitar contaminação cruzada
• Calibração e testes de aptidão do sistema (SST) executáveis pelo usuário, conforme farmacopéia

Principais especificações técnicas do sistema

• Método & detecção: oxidação UV completa & detecção de CO2 por NDIR (configurável com reagente)
• Volume/fluxo de amostra: loop 20 mL (faixa baixa), loop 5 mL (faixa alta)
• Faixa de TOC: 2 a 5000 ppb (faixa baixa), 15 ppb a 20 ppm (faixa alta)
• Normas relacionadas: USP <643>, EP 2.2.44, DIN EN 1484, DIN 32645, 21 CFR parte 11 (opção de software), IP 45

Fluxograma
O esquema do sistema ilustra o princípio da oxidação UV do flexiTOC e a gestão do fluxo de gás; é necessário trocador de calor e regulador de pressão para temperaturas/pressões de amostra mais altas conforme especificações técnicas.

Opções e recursos

• Modo Multilinha: flexiTOC pro fornece 4 entradas e um upgrade para medir até 3 loops sequencialmente com durações de intervalo configuráveis
• Modo amostra: sequência de medição offline configurável para amostras separadas
• Melhoria de desempenho de hardware: geometria otimizada do reator UV e fluxo de gás harmonizado com monitoramento contínuo
• Verificação do fluxo de amostra: alarme se fluxo de entrada = 0 (com sensor de pressão)
• Exportação de dados: exportação de dados de medição para armazenamento externo em vários formatos; armazenamento em nuvem via conexão de rede disponível
• Trocador de calor & regulador de pressão: trocador exigido >50 °C; transdutor de pressão exigido se a pressão de entrada do meio exceder 0,5 bar
• Estado do sistema: o software fornece visão detalhada das horas de operação dos sensores, bomba e lâmpada UV
• Proteção IP54 para tela e ventoinha como padrão
• Opções de calibração & verificação do sistema: determinação de branco de reagente/água, calibração multiponto com diluição de padrão interno, função SST (faixa baixa)
• Opção de software 21 CFR parte 11 disponível para aplicações farmacêuticas

Especificações técnicas (tabela)
Método & detecção: oxidação UV (completa) & NDIR (oxidação reforçada; configurável com reagente)
Volume de amostra: loop 20 mL (faixa baixa), loop 5 mL (faixa alta)
Período de medição: 6 a 15 min
Faixa de medição: 2 a 5000 ppb (faixa baixa), 15 ppb a 20 ppm (faixa alta)
Precisão de detecção: ~3 ppb ou 2 % (o maior dos dois)
Portas: 2 para amostras | 1 para reagente (padrão); 1 para amostra, 3 para SST (faixa baixa)
Normas relacionadas: USP <643>, DIN 32645, EP 2.2.44, DIN EN 1484, 21 CFR parte 11, IP 45
Parâmetros ambientais: humidade relativa 10 a 95 %; temperatura 10 a 45 °C
Interfaces: analógico (4 - 20 mA) conforme Namur NE43
Dimensões, peso, alimentação: 400 x 300 x 600 mm; 24 kg; 110 - 230 V, 50 Hz; 70 a 105 W

Requisitos do meio (tabela)
Tipo de meio de amostra: de água subterrânea até água ultrapura (não adequado para águas residuais ou sólidos)
Temperatura da amostra: 10 a 50 °C
Pressão de entrada: < 1,5 bar (se > 0,5 bar, é necessário redutor de pressão para algumas configurações)
Gás comprimido: ar, oxigénio, nitrogénio — isentos de dióxido de carbono
Pressão de entrada do gás: nitrogénio 1 a 1,5 bar | oxigénio 3,5 a 5 bar

Características / especificações técnicas

• Método & detecção: oxidação UV completa com deteção de CO2 por NDIR
• Tempos de medição: 6–15 minutos (intervalos configuráveis pelo utilizador; intervalo de amostra 5–10 min com interrupções possíveis até 24 h)
• Volume de amostra: 5 mL (faixa alta), 20 mL (faixa baixa)
• Faixas de medição TOC: 2 ppb – 5000 ppb (faixa baixa); 15 ppb – 20 ppm (faixa alta); até 100 ppm em modo de diluição
• Precisão de deteção: < 500 ppb ± 5 ppb; > 500 ppb ± 1 % (modo não diluído); tip. ~3 ppb ou 2 % consoante o maior
• Portas e I/O: analógico 4–20 mA (Namur NE43) e múltiplas portas para amostra/reagente/SST
• Conformidade: USP, EP 2.2.44, DIN EN 1484, DIN 32645, 21 CFR parte 11 (opção de software), IP 45
• Operação ambiente: 10–45 °C, HR 10–95 %
• Gás de transporte/utilitário: N2, O2 ou ar comprimido sem CO2; pressão 1–4 bar; consumo aprox. 12 L/h
• Mecânica & elétrica: 400 x 300 x 600 mm; 24 kg; 110–230 V, 50 Hz; 70–105 W
• Proteção: IP54 para ecrã e ventoinha
• Consumíveis & manutenção: soluções de calibração, substituição periódica das mangueiras da bomba, substituição do reator UV ao fim da vida útil seguida de calibração
