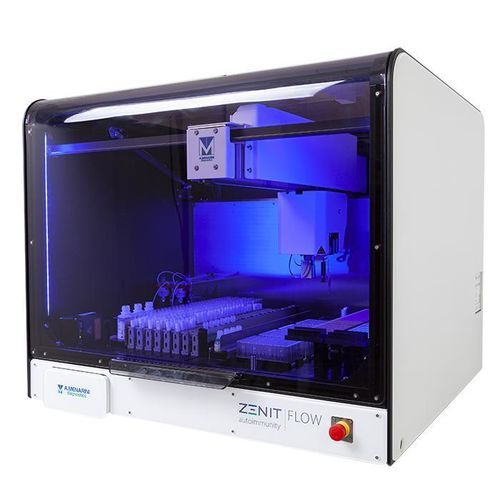

Sistema de preparação de amostras automático Zenit Flow

por diluiçãode titulaçãode lavagem

Visão geral do produtoZenit Flow é um processador automatizado de lâminas para imunofluorescência indireta (IIF) destinado a fluxos de trabalho laboratoriais: diluição de amostras, distribuição, lavagem e montagem de lamínulas para preparação completa das lâminas.

Capacidade do sistema

• Até 240 amostras: 8 × racks de 30 tubos
• Até 30 lâminas: 2 × racks de 15 lâminas
• Até 384 poços para diluição e titulação: 4 × placas 96 poços (volume 1,2 mL)

Vazão escalável

• ~1 h para 5 × lâminas de 12 poços
• ~2,5 h para 15 × lâminas de 12 poços
• ~5 h para 30 × lâminas de 12 poços

Fluxo de trabalho otimizado

• Pré-diluições automáticas a partir de diferentes tubos primários na mesma sessão analítica
• Três sondas: duas agulhas de dispensação de precisão e uma agulha de aspiração para acelerar a preparação
• As lâminas ficam totalmente montadas ao final do processo, incluindo a adição de meio e a colocação do lamínula
• Configuração aberta para múltiplos ensaios IIF
• Cálculo automático do consumo de reagentes
• Leitores de código de barras 1D e 2D integrados para rastreabilidade de reagentes e amostras

Resultados padronizados

• Dispensação de alta precisão
  • Sensor capacitivo de nível para detecção confiável de líquidos
  • Faixa de pipetagem: 5 μl – 1000 μl
• Fase de lavagem padronizada
  • Canais separados para dispensação e aspiração
  • Dois modos de lavagem para células e tecidos: multi-drop ou fluxo contínuo
• Controle de contaminação cruzada
  • Agulhas metálicas (não revestidas), laváveis interna e externamente

Modularidade

• Um único posto de trabalho PC pode gerir Zenit Flow e Zenit Fast
• Múltiplas unidades Zenit podem ser conectadas a um mesmo posto para controlo centralizado
• Middleware ZENIT Hub garantindo rastreabilidade completa e ligação bidirecional ao LIS
• Vazão escalável conforme necessidades do laboratório

Zenit Flow + Zenit FastZenit Flow foi concebido para trabalhar em paralelo com Zenit Fast para aumentar a produtividade: processamento e digitalização de lâminas podem decorrer em paralelo sem tempo de espera, aumentando o rendimento global.

Multimédia

• Vídeo do produto disponível (id de vídeo presente na página)

Especificações técnicas

• Bombas: 1 bomba peristáltica; 2 bombas de aspiração; 2 seringas de 1,25 mL
• Rastreabilidade: Amostras — leitor de código de barras linear com ajuste de foco; Lâminas — Data Matrix, Aztec Code, Han Xin, Micro QR, QR Code
• Capacidade de lâminas: Até 30 lâminas (2 × racks de 15)
• Capacidade de amostras: Até 240 amostras (8 × racks de 30 tubos)
• Cuvetas de diluição: 384 (4 × blocos 96 poços, 1,2 mL)
• Sondas: 3 (2 agulhas de dispensação de precisão + 1 agulha de aspiração)
• Lavagem de lâminas: Fluxo contínuo ou multi-drop
• Detecção de líquido: Sensor capacitivo de nível
• Faixa de pipetagem: 5 μl – 1000 μl
• Tanques externos (com sensores): 2 × 5 L buffers, 1 × 5 L wash, 1 × 5 L waste
• Controles: Até 20 frascos
• Slots para diluente: Até 10
• Slots para reagentes: Até 17 (conjugados e meios de montagem)
• Dispensadores de lamínulas: 2 × até 30 lamínulas cada (24 × 60 × 0,1 mm e 24 × 64 × 0,1 mm)
• Ambiente (operação): Temperatura 15–35 °C; Humidade 35%–80% sem condensação
• Alimentação: AC 100–240 V, 50/60 Hz; Consumo máximo 150 VA
• Emissões acústicas: <63 dB (1 m); <72 dB (alarme)
• Altitude operacional: <2000 m
• Dimensões do equipamento (L × A × P): 88 cm × 74 cm × 84 cm; Peso do equipamento: 100 kg
• Tamanho da embalagem (L × A × P): 99 cm × 96 cm × 94 cm; Peso na caixa: 160 kg
• Transporte/armazenamento: Temperatura 0–55 °C; Humidade 20%–85% HR (sem condensação ou gelo)
