Motor para instrumentos cirúrgicos

para equipamento médicopara a indústria médicasem escovas

Visão geral

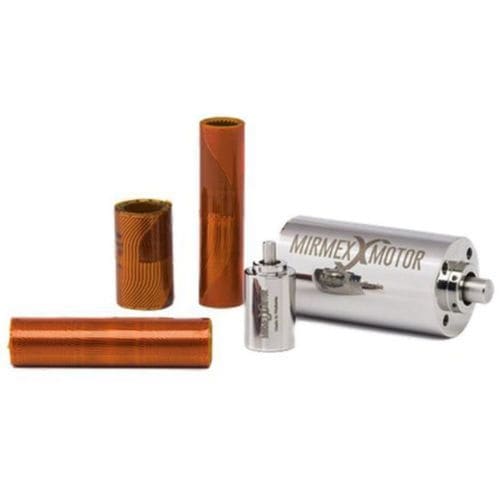

A tecnologia Mirmex reinventa micromotores BLDC de fluxo radial ao eliminar os enrolamentos convencionais de fio de cobre através de topologias de enrolamento impressas e slotless. O resultado é uma família compacta e personalizável de micromotores com ausência de cogging e melhor eficiência térmica e de material.

Destaques

• Micromotores BLDC sem slot com topologias de enrolamento impressas (sem enrolamentos de fio convencionais).
• Ausência de cogging para dirigibilidade linear e precisão.
• Até 50% menores para desempenho equivalente em comparação com concorrentes.
• Maior fator de preenchimento de cobre que proporciona maior densidade de desempenho.
• Melhor comportamento térmico, reduzindo perdas térmicas e por correntes de Foucault.
• Personalizável: diâmetro, comprimento, velocidade, tensão e topologia totalmente adaptáveis.
• Design autoclavável para centenas de ciclos de esterilização; adequado para ambientes exigentes.

Envelope de desempenho

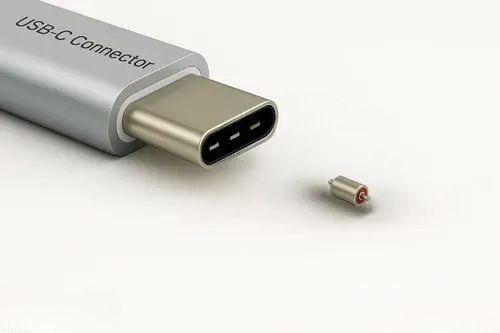

Diâmetro: 1,5 - 85 mm
Comprimento: 2 - 120 mm
Potência (até): 1000 W
Torque (até): 500 mNm
Velocidade (até): 120.000 rpm

Exemplos de aplicação
Motorização de ferramentas elétricas médicas
Diâmetro: 18,5 mm
Comprimento: 37 mm
Velocidade: 80.000 rpm
Potência: 75 W
Torque: 10 mNm
Eficiência: 93%

• Principais características: otimizado termicamente (maior tempo de funcionamento antes do superaquecimento), mais compacto e leve (integração mais fácil em peças de mão), maior torque para cirurgias ósseas exigentes.

Atuadores para equipamentos espaciais
Diâmetro: 20 mm
Comprimento: 32 mm
Velocidade: 10.000 rpm
Potência: 100 W
Torque: 100 mNm

• Principais características: alto torque para operação segura e caixas de engrenagens simplificadas, menor peso, robustez e precisão para longevidade.

Atuador para cobot
Diâmetro: 43 mm
Comprimento: 30 mm
Velocidade: 1.500 rpm
Potência: 30 W
Torque: 190 mNm

• Principais características: maior dinâmica e reatividade, tamanho reduzido para integração compacta, ausência de cogging e dirigibilidade linear para movimentos precisos.

Benefícios adicionais

• Prototipagem fácil e fabricação personalizada mais rápida e económica.
• Desempenho consistente e alta repetibilidade até cada fibra de cobre.
• Conceito mais sustentável: redução de matéria-prima (até <45 %) e menor consumo de energia.
• Topologias de bobina/enrolamento únicas, inalcançáveis com métodos convencionais de enrolamento por fio.

Especificações técnicas

• Família de produto: micromotores BLDC de fluxo radial com enrolamentos impressos/slotless.
• Intervalo de diâmetros: 1,5 mm a 85 mm.
• Intervalo de comprimentos: 2 mm a 120 mm.
• Potência máxima: até 1000 W (dependendo da configuração).
• Torque máximo: até 500 mNm (dependendo da configuração).
• Velocidade máxima: até 120.000 rpm (dependendo da configuração).
• Topologia sem cogging para comportamento torque vs velocidade suave e linear.
• Maior fator de preenchimento de cobre para maior densidade de desempenho.
• Designs otimizados termicamente para reduzir perdas térmicas e por correntes de Foucault.
• Autoclavável para centenas de ciclos de esterilização; adequado para ambientes médicos e exigentes.
• Dimensões e parâmetros eletromecânicos totalmente personalizáveis por aplicação.
