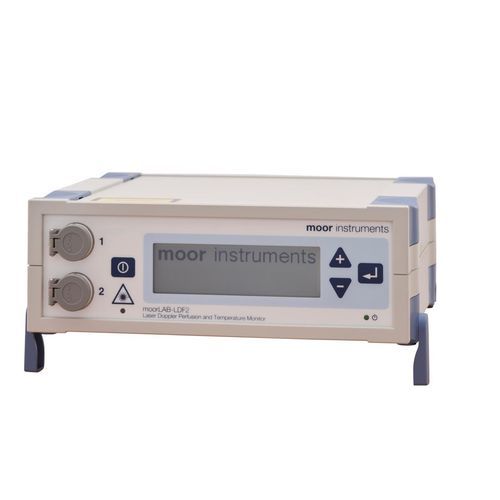

Monitor de paciente com laser Doppler MOORLAB-LDF

de mesaTEMPde fluxo sanguíneo

Visão geral
O moorLAB-LDF é um monitor por laser Doppler de fluxo sanguíneo e temperatura tecidual projetado para pesquisa de laboratório e aplicações educativas em ciências da vida. Utiliza processamento digital de sinais (DSP) para fornecer medições reprodutíveis de fluxo e concentração e suporta configurações de um ou dois canais para montagem experimental flexível.

Principais benefícios

• Operação selecionável mono ou dual canal para medições direcionadas ou comparativas
• Empilhamento compacto para expansão multi-canal e conectividade USB
• Visor LCD de alto contraste para revisão clara dos dados no local
• Integração com o software moorLAB-PC para aquisição, armazenamento e análise

Uso pretendido
Medição simultânea do fluxo microcirculatório (fluxo/concentração) e da temperatura tecidual em ambientes de pesquisa e ensino. Não destinado ao uso clínico, diagnóstico ou terapêutico em pacientes humanos.

Processamento e desempenho
Processamento avançado de sinais de fluxo e concentração com configurações de filtro passa‑baixas selecionáveis por software. Largura de banda 20 Hz–22 kHz; taxa de amostragem 40 Hz para todos os parâmetros. Operação contínua e saídas analógicas BNC para registro externo.

Sondas e tipos de aplicação

• Sondas cutâneas: designs com duas ou múltiplas fibras; opções multifibra para média em áreas maiores; fixação com suportes ou discos adesivos; sondas combinadas Doppler/temperatura disponíveis.
• Sondas de agulha: para medições de superfície, intrateciduais ou de vasos individuais; adequadas a tecidos de acesso restrito e micromanipulação; agulhas de bitola fina (VP4, VP4s) para inserção mais profunda.
• Sondas de baixo perfil: projetadas para acesso limitado ou para minimizar pressão sob curativos (ex.: sonda disco de titânio, sonda de silicone quase plana).
• Sistemas de fibra única: sonda mestre + ponteiras de fibra única para estudos animais minimamente invasivos; ponteiras cortáveis ou substituíveis.
• Códigos de exemplo de sondas: LP1, LP1/7, LP1T, LP2, LP7A, LP12, LP14-CBF, LP4s, LP10M100ST, etc.

Limpeza e manutenção
Unidade principal: limpar com pano embebido em isopropanol ou mistura isopropanol/água. Sondas e conectores: limpar com isopropanol ou solução isopropanol/água. Cabeça da sonda e revestimento (excluindo o conector): laváveis em água corrente, limpar em água morna com detergente neutro/enzimático, ou imersão em Cidex OPA até 5 minutos (enxaguar após); máximo 5 ciclos de imersão. Sondas não são adequadas para esterilização.

Aplicações típicas & referências

• Pesquisa vascular e estudos de microcirculação
• Modelos pré-clínicos (ex.: fluxo sanguíneo cerebral / modelos MCAO)
• Perfusão cutânea, monitoramento de retalhos, estudos sobre diabetes e inflamação
• Fisiologia muscular e estudos de exercício, pesquisa pré-clínica

Notas
O fabricante pode atualizar as especificações sem aviso prévio. A seleção de sondas e os parâmetros de medição devem corresponder ao protocolo experimental e ao tecido em estudo.

Especificações técnicas

• Saídas analógicas: 0–5 V; conectores BNC; LDF1: 2 saídas; LDF2: 4 saídas
• Dimensões (L×A×P): 235 × 80 × 200 mm
• Peso: 1,5 kg
• Segurança elétrica: Classe I
• Compatibilidade eletromagnética: conforme EN 61326-1 (ambientes laboratoriais)
• Processamento fluxo/concentração: banda 20 Hz–22 kHz (±0,3 dB); filtros passa‑baixa selecionáveis (autônomo 15 kHz; opções PC 3/15/22 kHz)
• Classe de laser: Classe 1 (IEC 60825-1:2014)
• Láser: diodo semicondutor 785 nm ±10 nm; potência máxima ≤1,3 mW por canal; divergência ≈26°
• Parâmetros medidos: fluxo 0–1000 PU (±10%); DC 0–1000 AU (±10%); concentração 0–1000 AU (±10%); temperatura 5–50 °C (±0,5 °C)
• Taxa de amostragem: 40 Hz (todos os parâmetros)
• Modo de operação: contínuo
• Canais de medição: moorLAB-LDF1: 1×fluxo, 1×DC/temperatura (selecionável); moorLAB-LDF2: 2×fluxo, 2×DC/temperatura (selecionável)
• Ambiente operacional: uso em laboratório interno, 15–30 °C, 75–106 kPa, humidade 0–75% sem condensação, altitude máx. 2000 m
• Alimentação: CA 100–230 V, 50–60 Hz, 20 VA
• Armazenamento/transporte: 5–45 °C, 75–106 kPa, 0–75% HR sem condensação
