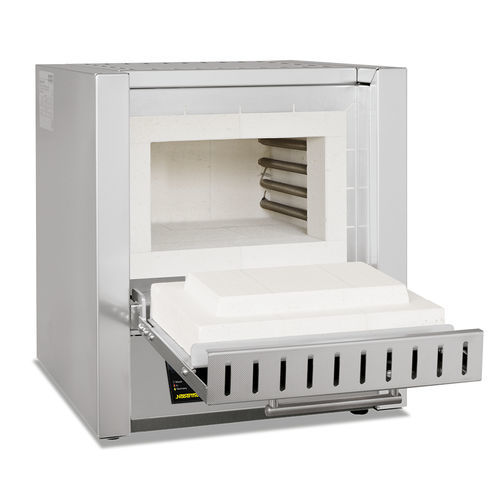

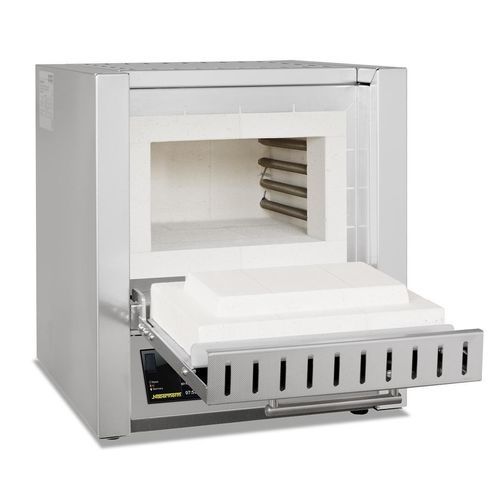

Forno de aquecimento L, LT 5/13

para aplicações geraisde laboratóriomufla

Visão geral
Estes fornos mufla possuem isolamento multicamada em tijolos refratários leves, permitindo uma temperatura máxima de trabalho de 1300 °C (1200 °C recomendado para tempos de retenção prolongados). Elementos de aquecimento montados em tubos de suporte irradiam livremente para a câmara, proporcionando tempos de aquecimento curtos. Modelos disponíveis: L e LT nos tamanhos 5/13, 9/13 e 15/13.

Função e equipamento
Os elementos de aquecimento sobre tubos de suporte promovem irradiação direta na câmara para aquecimento rápido e homogéneo. O revestimento interno em tijolos refratários leves e robustos permite Tmax = 1300 °C. A carcaça ventilada de dupla parede em aço inoxidável reduz a temperatura externa e aumenta a estabilidade mecânica. Opções de porta: porta basculante (L) utilizável como plataforma de trabalho ou porta elevatória (LT) com a face quente virada para longe do operador. Entrada de ar ajustável na porta; saída de ar na parede traseira. Controlador: B510 touch (5 programas × 4 segmentos). Relés de estado sólido para operação de baixo ruído. NTLog Basic para registo de dados de processo via pen USB.

Equipamento padrão

• Tmax 1300 °C
• Aquecimento por dois lados
• Elementos de aquecimento em tubos de suporte para irradiação livre e longa vida útil
• Isolamento multicamada com tijolos refratários leves na câmara
• Carcaça ventilada de dupla parede em aço inox para baixa temperatura externa e alta estabilidade
• Porta basculante (L) opcional como superfície de trabalho ou porta elevatória (LT) com face quente afastada do operador
• Entrada de ar ajustável na porta
• Saída de exaustão na parede traseira
• Controlador B510 (touch): 5 programas × 4 segmentos
• Relés de estado sólido para operação silenciosa
• NTLog Basic para registo de dados em USB

Equipamento adicional

• Chaminé; chaminé com ventilador; conversor catalítico para tratamento de gases
• Limitador de sobretemperatura com temperatura de corte ajustável para proteger forno e carga
• Conexão para gás de protecção para purga com gases de processo não inflamáveis (não hermético; não combinável com algumas opções de exaustão)
• Sistema de alimentação de gás manual ou automático
• Passagem para termopares na parede traseira ou na porta
• Controlo e documentação do processo através do pacote de software VCD

Especificações técnicas (excerto)
Modelo | Tmax (°C) | Int. L × P × A (mm) | Volume (l) | Ext. L × P × A (mm) | Uniformidade ±5 K (L × P × A mm) | Potência conectada (kW) | Ligação | Peso (kg) | Tempo de aquecimento (min)
L, LT 5/13 | 1300 | 225 × 170 × 130 | 5 | 490 × 450 × 580+320 | 170 × 100 × 80 | 2,6 | monofásico | 46 | 55
L, LT 9/13 | 1300 | 250 × 240 × 170 | 9 | 530 × 525 × 630+350 | 180 × 170 × 120 | 3,3 | monofásico | 58 | 60
L, LT 15/13 | 1300 | 250 × 340 × 170 | 15 | 530 × 625 × 630+350 | 180 × 270 × 120 | 3,5 | monofásico | 71 | 80

Notas
1) Temperatura recomendada para tempos prolongados: 1200 °C. 2) As dimensões externas variam com opções; dimensões sob consulta. 3) Dimensões externas incluem porta LT aberta. 4) Tempo de aquecimento: forno vazio e fechado até Tmax −100 K (ligado a 230 V 1/N/PE). 5) Uniformidade ±5 K medida conforme DIN 17052‑1 para temperaturas > 800 °C.

Características / dados técnicos

• Temperatura máxima de trabalho: 1300 °C (1200 °C recomendado para longas retenções)
• Configuração de aquecimento: irradiação de dois lados, elementos em tubos de suporte
• Revestimento: tijolos refratários leves multicamada
• Carcaça: construção ventilada de dupla parede em inox
• Opções de porta: basculante (L) ou elevatória (LT)
• Ergonomia: entrada de ar ajustável na porta, saída de exaustão traseira
• Controlo e registo: B510 (touch), NTLog Basic (USB); opção VCD
• Segurança e opções de processo: limitador de sobretemperatura, purga com gás protector, sistemas de alimentação de gás, passagens para termopares, tratamento de gases
