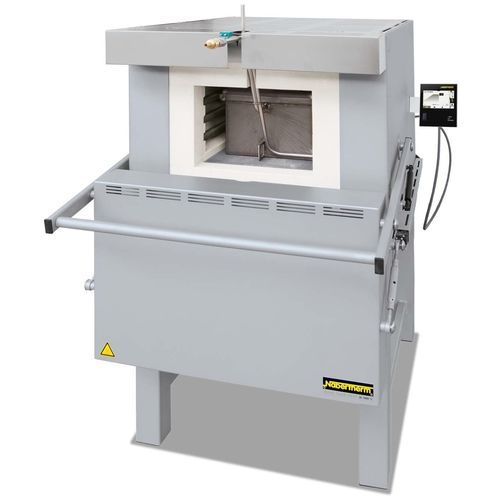

Forno de endurecimento N 7/H

para brasagemde recozimentopara tratamento térmico

Visão geral
Os fornos de câmara N 7/H – N 87/H fornecem uma solução versátil para recozimento, têmpera e brasagem em laboratórios e produção leve. Isolamento multicamadas e câmaras profundas permitem tratamentos térmicos eficientes até 1280 °C com consumo reduzido de energia.

Função e equipamento
Aquecimento em três lados (ambas as paredes laterais e a soleira), elementos de aquecimento montados em tubos de suporte para radiação livre e longa vida útil, e soleira protegida por placa de SiC. Estrado superior em aço inoxidável e porta de abertura paralela com amortecedores a gás para segurança em operação a quente. Controlador táctil B500 e registo NTLog Basic disponíveis.

Equipamento padrão

• Temperatura máxima: Tmax 1280 °C
• Câmara profunda com aquecimento em três lados
• Elementos de aquecimento em tubos de suporte para radiação livre
• Aquecimento da soleira protegido por placa de SiC
• Estrado superior em aço inoxidável para operação a quente
• Uniformidade de temperatura até ±10 °C (DIN 17052-1)
• Isolamento multicamadas para menor consumo energético
• Base incluída; N 7/H–N 17/HR como modelos de bancada
• Abertura de exaustão lateral ou traseira (a partir de N 31/H)
• Porta paralela basculante com amortecedores a gás
• Controlador B500 táctil (5 programas × 4 segmentos)
• NTLog Basic para registo de dados em USB

Especificações técnicas
Modelo | Tmax (°C) | Dimensões internas L × P × A (mm) | Volume (l) | Dimensões externas L × P × A (mm) | Potência conectada (kW) | Ligação | Peso (kg) | Tempo de aquecimento (min)
N 7/H | 1280 | 250 × 250 × 140 | 9 | 800 × 650 × 600 | 3,0 | monofásico | 60 | 320
N 11/H | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 3,5 | monofásico | 70 | 320
N 11/HR | 1280 | 250 × 350 × 140 | 11 | 800 × 750 × 600 | 5,5 | trifásico | 70 | 70
N 17/HR | 1280 | 250 × 500 × 140 | 17 | 800 × 900 × 600 | 6,4 | trifásico | 90 | 110
N 31/H | 1280 | 350 × 350 × 250 | 31 | 1040 × 1030 × 1340 | 15,0 | trifásico | 210 | 90
N 41/H | 1280 | 350 × 500 × 250 | 41 | 1040 × 1180 × 1340 | 15,0 | trifásico | 260 | 105
N 61/H | 1280 | 350 × 750 × 250 | 61 | 1040 × 1430 × 1340 | 20,0 | trifásico | 400 | 105
N 87/H | 1280 | 350 × 1000 × 250 | 87 | 1040 × 1680 × 1340 | 25,0 | trifásico | 480 | 105
Observações: As dimensões externas variam com equipamento opcional. Tempo de aquecimento indicado para forno vazio até Tmax −100 K. A potência conectada refere-se à configuração padrão e pode aumentar com opções.

Aplicações e opções

• Caixas de recozimento para atmosferas de gás protetor
• Carros de carga e guias de roletes
• Câmaras mais profundas e tamanhos maiores
• Estações de arrefecimento com banhos de têmpera
• Controladores e registo de dados (NTLog Basic)

Características / dados técnicos

• Temperatura máxima 1280 °C
• Aquecimento em três lados para melhor uniformidade
• Proteção da soleira com placa SiC e elementos tubulares
• Uniformidade até ±10 °C (DIN 17052-1)
• Isolamento multicamadas para eficiência energética
• Controlador B500 táctil e registo USB
• Modelos de bancada e de piso (N 7/H a N 87/H)
