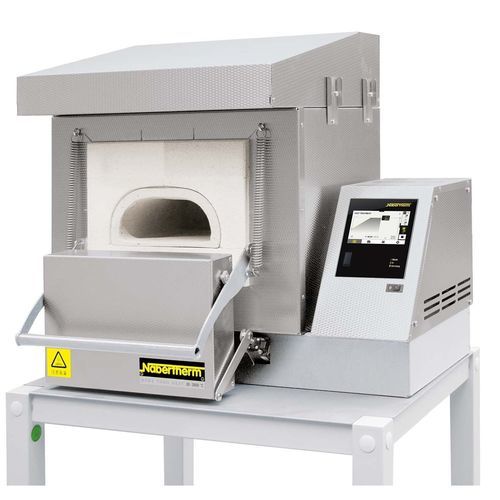

Forno de copelação N 4/13 CUP

de aquecimentopara uso geralmufla

Visão geral
A copelação é um processo metalúrgico utilizado para separar metais preciosos (por exemplo ouro e prata) de ligas com metais menos nobres. O processo gera vapores corrosivos que atacam o isolamento e os elementos de aquecimento. A série de fornos N ../13 CUP e o forno tipo poço S 73/HS são projetados especificamente para estas exigentes condições de processo, combinando uma mufla cerâmica com um sistema dedicado de entrada e exaustão de ar.

Projeto e funcionamento
A câmara do forno é constituída por uma mufla cerâmica que protege os elementos de aquecimento e o isolamento contra vapores agressivos. Um sistema dedicado de admissão de ar fresco e exaustão conduz os gases de escape através de um tubo cerâmico até um capuz de extração integrado no teto do forno e acima da porta; este capuz serve de interface para sistemas de exaustão no local. O projeto facilita a manutenção: peças de desgaste, como a mufla cerâmica e os elementos de aquecimento, são facilmente substituíveis. Os modelos diferem na altura da câmara e na configuração de aquecimento para corresponder aos requisitos de copelação e fusão em cadinho.

Equipamento padrão do forno de copelação N 4/13 CUP

• Modelo compacto de bancada
• Carcaça de dupla parede em chapa de aço inox texturizada com refrigeração por ventoinha adicional para manter a baixa temperatura superficial
• Uso exclusivo de materiais isolantes sem classificação segundo o Regulamento CE n.º 1272/2008 (CLP)
• Mufla cerâmica que protege elementos de aquecimento e isolamento
• Câmara aquecida a partir de três lados (fundo e laterais) com elementos de aquecimento em tubos de suporte
• Sistema de extração com capuz integrado no teto do forno e acima da porta para ligação ao sistema de exaustão do cliente
• Porta de elevação manual
• Aplicação definida dentro dos limites das instruções de operação
• NTLog Basic para controlador Nabertherm: registo de dados de processo em unidade USB

Equipamento padrão dos fornos N 10/13 CUP e N 30/13 CUP

• Mufla cerâmica que protege elementos de aquecimento e isolamento
• Carcaça de dupla parede em chapa de aço inox texturizada com refrigeração adicional
• Uso exclusivo de materiais isolantes sem classificação (CLP)
• Câmara aquecida a partir de quatro lados com elementos de aquecimento em tubos de suporte
• Elementos de aquecimento concebidos como unidade para fácil substituição
• Câmara ventilada como proteção adicional dos elementos de aquecimento
• Controlo preciso da temperatura com termopar de controlo colocado diretamente na mufla
• Tijolo de fecho para a mufla com pega (N 10/13 CUP)
• Porta de elevação eletromecânica (N 30/13 CUP)
• Banca/prateleira em frente à mufla
• Sistema especial de admissão/exaustão de ar para a mufla cerâmica; gases de escape conduzidos por um tubo cerâmico na parte traseira da mufla; taxa de renovação de ar ajustável
• Sistema de extração com capuz integrado no teto do forno e acima da porta
• Limitador de sobretemperatura com corte ajustável para proteção do forno e da carga
• Aplicação definida dentro dos limites das instruções de operação
• NTLog Basic para controlador Nabertherm: registo de dados de processo em unidade USB

Equipamento padrão do forno tipo poço S 73/HS

• Forno tipo poço compacto para fusão em cadinhos
• Carcaça de dupla parede em chapa de aço inox texturizada com refrigeração adicional
• Uso exclusivo de materiais isolantes sem classificação (CLP)
• Tampa dividida, abertura manual por giro
• Aquecimento por quatro lados
• Elementos de aquecimento e fundo protegidos contra abrasão e substâncias agressivas com placas de carboneto de silício
• Câmara ventilada como proteção adicional dos elementos de aquecimento
• Caixa de exaustão com tubo isolado para a parte traseira; preparações para ligação ao sistema de extração do cliente
• Aplicação definida dentro dos limites das instruções de operação
• NTLog Basic para controlador Nabertherm: registo de dados de processo em unidade USB

Equipamento adicional
Para N 4/13 CUP

• Limitador de sobretemperatura com corte ajustável para proteger o forno e a carga

Para N 10/13 CUP e N 30/13 CUP

• Porta de elevação eletromecânica para N 10/13 CUP (opcional)
• Janela de inspeção giratória como proteção térmica
• Temporizador para programar tempos de ligar/desligar (temperatura predefinida)
• Base sobre rodas

Para S 73/HS

• Tampa deslizante manual
• Tampa deslizante pneumática (opcional)
• Limitador de sobretemperatura com corte ajustável
• Temporizador para programar tempos de ligar/desligar (temperatura predefinida)

Especificações técnicas (excerto)
Modelo | Tmax (°C) | Int. largura (mm) | Int. profund. (mm) | Int. altura (mm) | Volume (l) | Ext. largura (mm) | Ext. profund. (mm) | Ext. altura (mm) | Potência kW | Ligação | Peso (kg)
N 4/13 CUP | 1280 | 185 | 250 | 80 | 3,7 | 600 | 770 | 750 | 3 | monofásica | 100
N 10/13 CUP | 1300 | 250 | 540 | 95 | 8,0 | 900 | 1200 | 1850 | 15 | trifásica | 380
N 30/13 CUP | 1300 | 250 | 500 | 200 | 25,0 | 1000 | 1200 | 2250 | 15 | trifásica | 430
S 73/HS | 1300 | 530 | 380 | 360 | 73,0 | 1050 | 1530 | 900 | 26 | trifásica | 890

Resumo técnico / pontos principais

• Temperatura máxima até 1300 °C (N 10/13, N 30/13, S 73/HS); N 4/13 CUP até 1280 °C
• Mufla cerâmica para proteger isolamento e elementos de aquecimento de vapores corrosivos
• Aquecimento em 3 ou 4 faces conforme o modelo
• Opções de ventilação da câmara para proteção dos elementos de aquecimento
• Sistemas de extração dedicados com capuz integrado e tubo cerâmico para a mufla (taxa de renovação de ar ajustável)
• Limitador de sobretemperatura disponível
• Elementos de aquecimento substituíveis e modulares
• Opções de portas manuais, eletromecânicas ou de rolo conforme o modelo
• NTLog Basic para registo de dados de processo (USB)
• Isolamento: apenas materiais não classificados CLP
• Proteção com placas de carboneto de silício para S 73/HS
