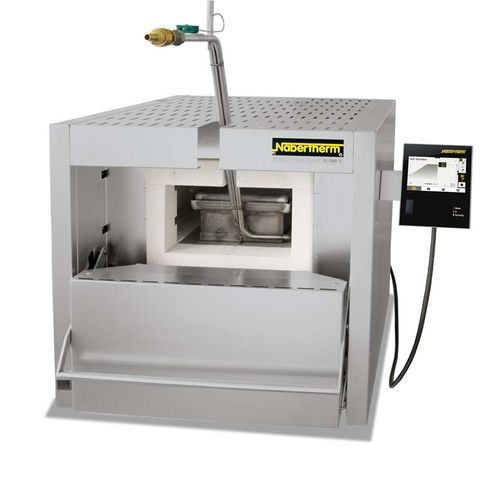

Forno de endurecimento N 7/H

de recozimentode aquecimentopara aplicações gerais

Visão geral
Sistemas de forno de câmara série N 7/H – N 17/HR com câmaras baixas e profundas, projetados para pequenos lotes. Elementos de aquecimento em tubos de suporte garantem radiação de calor livre e longa vida útil.

Descrição do produto
Estes fornos de bancada possuem aquecimento em três faces (ambas as paredes laterais e o fundo) e permitem processos semelhantes aos sistemas LH 15/12 – LH 60/12. Caixa de proteção para gás opcional permite processamento em atmosfera inerte e medição direta da temperatura na carga.

Características

• Tmax 1150 °C; temperatura de trabalho recomendada máx. 1100 °C
• Projeto de câmara profunda com aquecimento em três faces
• Elementos de aquecimento montados em tubos de suporte para radiação livre e vida útil prolongada
• Aquecimento do fundo protegido por placa de SiC resistente ao calor
• Carcaça de aço inoxidável de dupla parede com ventilação para limitar a temperatura externa
• Isolamento multicamadas com tijolos refratários leves; sem materiais RCF
• Baixo consumo de energia devido ao isolamento multicamadas
• Caixa de gás para atmosferas inertes com termopar tipo K adicional
• Sistema automático de fornecimento de gás 4–50 l/min; taxa típica de purga 5–8 l/min
• Controle de carga para medir a temperatura diretamente na carga dentro da caixa de gás
• Placa de carregamento e folhas para recozimento/tempera fornecidas
• Controlador P570 (touch; 50 programas × 40 segmentos) e ferramentas de monitoramento
• Aplicativo MyNabertherm para monitoramento online; NTEdit, NTGraph; NTLog Basic para registro via USB
• Modelos de bancada: N 7/H, N 11/H, N 11/HR, N 17/HR

Equipamento adicional

• Pacote de software VCD para controlo de processo, monitorização e documentação

Especificações técnicas (tabela)
Modelo | Tmax (°C) | Dimensões internas caixa W x D x H (mm) | Dimensões externas W x D x H (mm) | Taxa de purga do processo (l/min) | Potência conectada (kW) | Ligação | Peso (kg) | Tempo de aquecimento (min)
N 7/H System | 1150 | 180 x 190 x 90 | 800 x 650 x 600 | 5 - 8 | 3,0 | monofásica | 60 | 320
N 11/H System | 1150 | 180 x 290 x 90 | 800 x 750 x 600 | 5 - 8 | 3,5 | monofásica | 70 | 320
N 11/HR System | 1150 | 180 x 290 x 90 | 800 x 750 x 600 | 5 - 8 | 5,5 | trifásica | 70 | 70
N 17/HR System | 1150 | 180 x 440 x 90 | 800 x 900 x 600 | 5 - 8 | 6,4 | trifásica | 90 | 110

Características / especificações técnicas

• Tmax: 1150 °C (temperatura de trabalho recomendada até 1100 °C)
• Câmaras profundas para pequenas cargas; aquecimento em três faces
• Fundo protegido por placa SiC; isolamento multicamadas em tijolos refratários (sem RCF)
• Fornecimento automático de gás e caixa de gás para atmosfera inerte; controle por carga
• Controlador P570; monitorização e documentação via MyNabertherm, NTEdit, NTGraph, NTLog Basic
• Carcaça inox de dupla parede com ventilação; eficiência energética graças ao isolamento multicamadas
