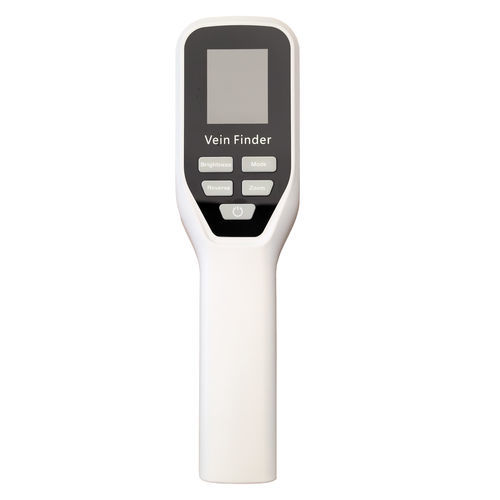

Localizador de veias de infravermelho

NIRde infravermelho próximopara punção venosa

Visão geral do produto
Vein Finder é um dispositivo de visualização não invasivo por infravermelho próximo que auxilia a equipa clínica na localização de veias subcutâneas superficiais para venopunção, infusão e colheita de sangue.

Uso previsto
Destinado à observação e localização de vasos subcutâneos superficiais em serviços de venopunção e salas de cirurgia de varizes, para auxiliar o pessoal médico durante procedimentos de venopunção.

Ambiente de utilização previsto
Uso em instituições médicas e clínicas. Temperatura ambiente: 0℃–40℃; humidade relativa: 10%–80% (sem condensação); alimentação: 5 Vdc 2 A; pressão atmosférica: 80–106 kPa.

População aplicável
Adequado para todos os pacientes que necessitam de venopunção.

Sítios aplicáveis
Todos os sítios anatómicos com veias superficiais acessíveis.

Contraindicações
Não utilizar em pacientes com alergia conhecida ou hipersensibilidade à luz infravermelha de 850 nm.

Estrutura e composição
O dispositivo é composto por placa principal, motor ótico e suporte ótico.

Especificações

• Comprimento de onda de saída: 850 nm
• Profundidade de deteção: 1–15 mm
• Distância de trabalho ótima: 150–250 mm
• Intervalo de entrada de alimentação: 5 Vdc 2 A
• Potência de entrada: 10 VA
• Modo de funcionamento: funcionamento contínuo
• Classe de proteção IP: IPX0
• Tipo de proteção contra choque elétrico: Equipamento alimentado por bateria interna
• Classificação de risco: Não isento

Condições de funcionamento e armazenamento

• Temperatura de funcionamento: 0℃–40℃
• Humidade relativa de funcionamento: 10%–80% (sem condensação)
• Pressão atmosférica de funcionamento: 80–106 kPa
• Temperatura de armazenamento/transporte: -20℃–55℃
• Humidade relativa de armazenamento/transporte: 10%–90% (sem condensação)
• Pressão atmosférica de armazenamento/transporte: 70–106 kPa

Normas de segurança principais

• IEC 60601-1:2005 + AMD1:2012 + AMD2:2020 — Equipamentos eletromédicos; requisitos gerais para segurança básica e desempenho essencial
• IEC 60601-2-57:2019 — Requisitos particulares para segurança básica e desempenho essencial de equipamentos de fonte de luz não laser destinados a uso terapêutico, diagnóstico, de monitorização e estético/cosmético
• IEC 60601-1-2:2014 + AMD1:2020 — Compatibilidade eletromagnética; requisitos e ensaios
