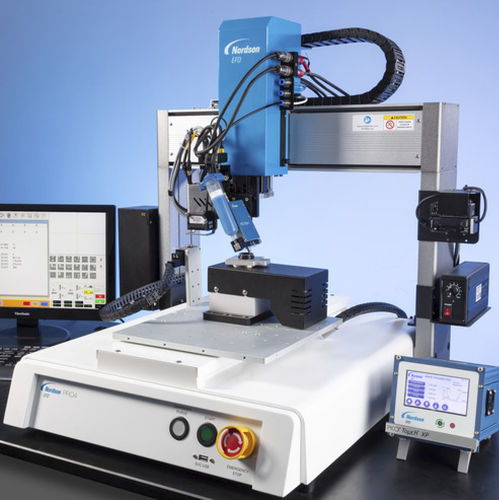

Sistema automático de distribuição robótico ProPlus 4 Axes

Visão geral
O robô de dispensação de fluidos PROPlus Series 4 eixos é uma solução de dispensação guiada por visão que incorpora uma mesa rotativa (eixo R na mesa) para reduzir vibração e desgaste da cabeça em comparação com robôs 4 eixos com cabeça rotativa. O design modular suporta configurações de 4 e 3 eixos e aceita pontas de dispensação muito finas (até 33 ga) para aplicações exigentes em microdispensação para eletrônica e dispositivos médicos.

Principais características

• Configuração modular 3 eixos ou 4 eixos com mesa rotativa (eixo R)
• Mesa rotativa que reduz vibração e desgaste da cabeça
• Guias lineares duplas, servomotores avançados e acionamento por fuso de esferas para controle preciso de movimento
• Repetibilidade dos eixos X, Y, Z: ±0,003 mm
• Repetibilidade do eixo R: 0,005° permitindo dispensação precisa a 360°
• Visão CCD integrada para dispensação guiada por visão
• Detecção de altura a laser opcional para perfilamento de superfície e compensação de altura
• Software DispenseMotion™ para configuração simplificada, programação e pré-visualização do trajeto na tela
• Feedback em malha fechada para desempenho consistente de dispensação
• Capacidade de montar dispositivos de dispensação mais altos e pesados na cabeça do robô

Benefícios

• Resultados de dispensação consistentes e de alta precisão para peças pequenas e complexas
• Maior produtividade devido a movimentos rápidos e repetíveis e menor variabilidade de ciclo
• Menor manutenção e vida útil prolongada do robô graças à redução de vibrações e design mecânico otimizado
• Integração fácil em linhas de produção existentes e ampla compatibilidade com válvulas, seringas e pontas

Aplicações típicas

• Montagem eletrônica de precisão (pasta de solda, adesivos, revestimentos conformes, underfill)
• Fabricação de dispositivos médicos (micro-dispensação, colagem, potting)
• Produção de células de bateria e aplicação de adesivos/grasas para componentes automotivos
• Qualquer processo que exija dispensação 360° altamente repetível ou bicos ultrafinos

Recursos incluídos / opcionais

• Sistema de visão CCD integrado (padrão)
• Software de programação DispenseMotion™ (padrão)
• Detecção de altura a laser (opcional)
• Suporte para ampla variedade de pontas, agulhas, barris de seringa, cartuchos e sistemas de válvula

Especificações técnicas

• Configuração: robô modular 3 eixos ou 4 eixos (mesa rotativa eixo R para 4 eixos)
• Repetibilidade X, Y, Z: ±0,003 mm
• Repetibilidade R (rotacional/mesa): 0,005°
• Atuação de movimento: guias lineares duplas, servomotores avançados, fuso de esferas
• Visão: CCD integrado para dispensação guiada por visão
• Detecção de altura: sensor de altura a laser opcional
• Software: DispenseMotion™ para configuração, pré-visualização de trajeto e programação
• Capacidade de ponta: suporta pontas muito pequenas (ex. até 33 ga)
• Feedback: controle de posição e movimento em malha fechada
• Vantagem de projeto: a mesa rotativa reduz desgaste por rotação da cabeça e vibração, permitindo montagem de dispositivos de dispensação mais altos/pesados
