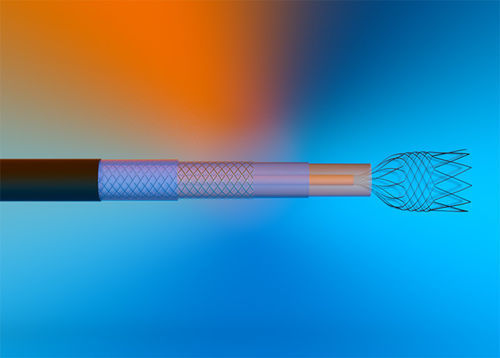

Tubo para fabricação de dispositivos médicos

para aterectomiapara fabricação de cateteresem PTFE

Visão geral
Nordson MEDICAL oferece uma ampla e versátil linha de tubos de poliimida de parede fina para aplicações em dispositivos médicos. O tubo de poliimida fornece opções de parede muito fina, diâmetros interno e externo com tolerâncias apertadas, excelente isolamento elétrico, resistência de coluna, resistência a altas temperaturas e múltiplas configurações multicamadas/composites.

Principais características de seleção

• Espessura de parede muito fina
• Diâmetros interno e externo com tolerâncias apertadas
• Excelentes propriedades de isolamento elétrico
• Rigidez e resistência de coluna conforme necessário
• Capacidade de suportar temperaturas muito altas
• Múltiplas camadas e configurações compostas personalizadas (dezenas de combinações)

Aplicações

• Capa de retenção para stents autoexpansíveis
• Lúmen de inflação para balões
• Lúmen de sucção para dispositivos de aterectomia
• Material de revestimento para lúmens contendo fios de direção de cateter
• Projetos de fio-guia de baixo diâmetro ou capas externas para fio-guia
• Aplicações de tubos resistentes a altas temperaturas ou à radiação gama
• Aplicações que requerem alta resistência à tração, transmissão de torque ou rigidez de coluna
• Revestimento de fios de precisão

Configurações
Gama completa de produtos de tubos de poliimida feitos sob medida com tolerâncias apertadas e numerosas configurações para atender às necessidades da aplicação.

• Mais de 200 configurações de tubos de poliimida com tolerâncias apertadas
• Faixa de diâmetro interno (ID): 0.004\"–0.085\" (em incrementos de 0.001\")
• Espessuras de parede: grossa, fina e ultrafina (0.0005\"–0.0100\")
• Cores: âmbar (transparente) e pode ser produzido em preto, verde, amarelo, vermelho e outros

Tubulação composta
O tubo de poliimida pode ser misturado, trançado ou estratificado com vários polímeros para alcançar características de desempenho específicas.

• Camada de baixa fricção interna ou externa
• Camada externa termoplástica fundível
• Melhoria do raio de kink
• Excelente torque quando trançado

Materiais compósitos e estratificação

• Mais de 80 combinações de camadas
• Materiais incluem PTFE, Nylon, Pebax®, Poliuretano, Polifenilsulfona e Poliimida

Revestimentos de fio de precisão
A poliimida é adequada para revestimentos de fios onde são necessários isolamento elétrico, tolerâncias de precisão, resistência química e a altas temperaturas, paredes finas e alta resistência.

• Alta resistência dielétrica
• Tolerâncias de precisão
• Resistência a produtos químicos e altas temperaturas
• Espessura de parede fina
• Alta resistência

Tubulação reforçada por trança
Configurações reforçadas por trança compreendem quatro ou mais camadas com uma trança metálica no meio para maior torque, resistência à tração e resistência ao kink.

• Faixa ID (exemplos trançados): 0.013\"–0.074\"
• Faixa de espessura de parede (exemplos trançados): 0.002\"–0.008\"
• Faixa ID sob medida: 0.004\"–0.420\"
• Faixa de espessura de parede sob medida: 0.0005\"–0.010\"

Informações técnicas — Especificações do tubo de poliimida (tabela resumida)
Faixa ID: 0.004\"–0.085\" (0.102 mm–2.159 mm)
Faixa de espessura de parede: 0.0005\"–0.0100\" (0.0127 mm–0.2540 mm)
Tolerância OD: ±0.0002\"–±0.0005\" (±0.0051 mm–±0.0127 mm)
Comprimento: Padrão: 36\"–55\"; Máximo: 32' ; Corte personalizado: 0.020\"–73.0\" (para tubos com pelo menos 0.001\" de espessura de parede e OD de 0.0125\"–0.0770\")
Cor: Âmbar (transparente); pode ser produzido em várias cores inclusive preto, verde, amarelo, vermelho e outros
Impressão: Pode ser impresso usando técnicas convencionais

Propriedades do material (valores de exemplo)
Tipo de polímero: Thermoset
Resistência à tração: 20,000 psi (mínimo)
Alongamento (na ruptura): 30% min
Módulo de elasticidade: 310 kpsi
Resistência dielétrica: 4000 V/.001\"
Absorção de umidade: 0.841 wt% (24 horas)
Temperatura de fusão: n/a
Faixa térmica: -269°C–400°C (-452°F–752°F)
Condutividade térmica: 0.471 W/m*K
Coeficiente de atrito: 0.5 (seco, dinâmico)

Características dos tubos de poliimida de parede fina

• Compatível com USP Classe VI
• Quimicamente inerte
• Excelente resistência química
• Excelente transmissão de torque
• Excelente resistência em coluna
• Não funde
• ID micro
• Opções transparentes (âmbar)

Características / especificações técnicas

• Faixa ID: 0.004\"–0.085\" (0.102 mm–2.159 mm)
• Faixa de espessura de parede: 0.0005\"–0.0100\" (0.0127 mm–0.2540 mm)
• Tolerância OD: ±0.0002\"–±0.0005\" (±0.0051 mm–±0.0127 mm)
• Comprimento: Padrão 36\"–55\"; Máximo 32' ; Corte personalizado 0.020\"–73.0\" (com as restrições indicadas)
• Cores: Âmbar (transparente), preto, verde, amarelo, vermelho, outros
• Tipo de polímero: Thermoset
• Resistência à tração: ≥20,000 psi
• Alongamento na ruptura: ≥30%
• Módulo: ~310 kpsi
• Resistência dielétrica: 4000 V/.001\"
• Faixa térmica: -269°C a 400°C
• Condutividade térmica: 0.471 W/m*K
• Coeficiente de atrito (seco, dinâmico): 0.5
• Conformidade/Atributos: Compatível com USP Classe VI, quimicamente inerte, excelente resistência química, alta transmissão de torque e resistência em coluna, não funde
