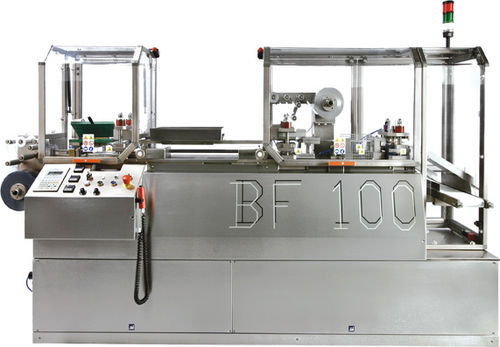

Sistema de embalagem automático BF 100

intermitentecontrolado por computadorhorizontal

Descrição do produto A BF100 é uma máquina automática de embalagem em blister concebida para produção industrial em ciclo alternado (intermitente). O produto pode ser carregado manualmente ou automaticamente pelo carregador universal "FULL BOX". As configurações e os ciclos de trabalho são geridos a partir de um painel de operação controlado por um PLC Siemens (conformidade CFR21).

Características principais

• Máquina de blister automática com sistema alternado
• Capacidade para 2 blisters por curso quando a largura combinada ≤ 100 mm (folga de 6 mm entre cavidades)
• Perfuração vertical e horizontal, executáveis simultaneamente
• Possibilidade de instalar sistema de conformação com pré-punções
• Adequada para produção ALU-ALU e PVC-ALU
• Formato máximo do blister: 120×100 mm
• Profundidade máxima da cavidade (padrão): 15 mm; altura PVC até 17 mm
• Opção de carga automática do produto com escovas rotativas

Produção

• Aprox. 35 cursos por minuto (dependendo do passo do blister)
• Produção típica consoante formato e passo: aprox. 600–1.600 blisters/h (1 blister por curso, dependendo do passo)
• Exemplos a 35 cursos/min: 1 blister/curso ≈ 2.100 blisters/h (formato 120×100 mm ou inferior)
• 2 blisters/curso ≈ 4.200 blisters/h (formato 50×100 mm ou inferior)
• 4 blisters/curso ≈ 8.000 blisters/h (formato 50×50 mm ou inferior)

Especificações técnicas

• Dimensões da máquina: 2.850 × 1.100 × 1.850 mm (A); Peso: aprox. 1.350 kg
• Ar comprimido: tubo int Ø 8 mm / ext Ø 10 mm; consumo ≈ 4 litros/curso; pressão de serviço 5–9 bar
• Tensão principal: 400 V, 50 Hz; Consumo elétrico: 5 kW
• Controlo de temperatura: 3 termorreguladores (2 para conformação, 1 para selagem)
• Controlo da posição angular do veio de comando via codificador absoluto, resolução 360 pulsos/rotação
• Temperaturas de trabalho da máquina: 30°–200° C; ambiente de utilização recomendado: 20°–45° C
• Sistema de arrefecimento em circuito fechado com água desmineralizada a 23° C
