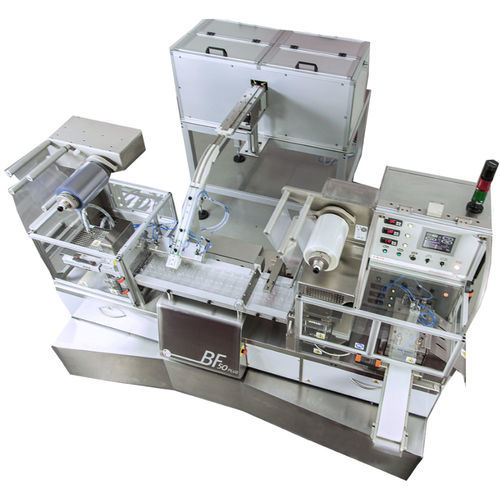

Termoformadora automática BF 50 HT

manualde pressãopara embalagem de produtos farmacêuticos

Visão geral do produto
BF 50 HT é uma máquina termoformadora automática com passo alternado, projetada para formar contentores e blisters para embalagens de artigos médicos (seringas, frascos, ampolas) e para embalagem em blister de produtos farmacêuticos, nutracêuticos e dietéticos líquidos ou sólidos (cápsulas, comprimidos, pastilhas). Tamanho máximo do blister-conteiner com cantos arredondados: 180x100x27 mm (altura). Os bolsos são pré-formados com um sistema de punção antes da conformação. Controlo elétrico e electrónico por PLC Siemens (conformidade CFR21); passo controlado por motor brushless. Aplicações principais: embalagem de frascos, ampolas e seringas pré-cheias, com opções de carga manual ou automática.

Principais características

• Máquina termoformadora automática com passo alternado
• Dimensões compactas
• 17 golpes por minuto (dependendo do passo) para 1, 2 ou 3 blisters por golpe
• Tamanho máximo de blister/conteiner: 180x100x27 mm (altura)
• Configurável para produzir blisters ALU-ALU e plásticos
• Sistema de deteção de perfurações para blisters ALU-ALU
• Largura máxima da bobina de conformação: 205 mm
• Largura máxima do material de cobertura: 204 mm
• Predisposição para instalação de unidade de pré-formação com sistema de punção para cavidades especiais/profundas
• Carga manual de ampolas, frascos e seringas (opções de carga automática disponíveis)
• Opcional leitura de impressão em bobinas de alumínio com centragem electrónica automática
• Bandeja em AISI 316L para carga manual de produto
• Sistema de passo alternado acionado por motor brushless
• Carga automática de produtos sólidos (comprimidos/cápsulas) com pista dedicada
• Largura da área de carga: 820 mm
• Estrutura em aço inox AISI 304 sobre rodas pivotantes
• Sistema de visão para presença do produto
• Sistema de ejeção de blisters não conformes no fim da linha
• Preparação de sistema 'paragem da máquina' por cavidade para detetar produtos em falta

Produção

• Até 17 bpm (golpes por minuto), dependendo do passo do blister
• 1 blister por golpe: aprox. 1.020 blisters/h (formato 180×100 mm ou inferior)
• 2 blisters por golpe: aprox. 2.040 blisters/h (formato 85×100 mm ou inferior)
• 3 blisters por golpe: aprox. 3.060 blisters/h (formato 50×100 mm ou inferior)
• Altura máxima da cavidade: 27 mm para blisters PVC
• Altura máxima da cavidade: 10,5 mm para blisters ALU-ALU

Especificações técnicas

• Dimensões da máquina: 2.900 mm x 2.380 mm x 1.620 mm (altura) — 750 kg
• Ligação de ar comprimido: tubo int Ø 12 mm — ext Ø 14 mm
• Consumo de ar comprimido: aprox. 24 litros/ciclo
• Pressão de funcionamento: 6–9 BAR
• Tensão principal: 230 V 50/60 Hz
• Consumo de energia: 6,5 kW
• Temperaturas de trabalho da máquina: 30°/200° C
• Ambiente de utilização: 20°/45° C
• Sistema de arrefecimento em circuito fechado com água desmineralizada: a 20° C
