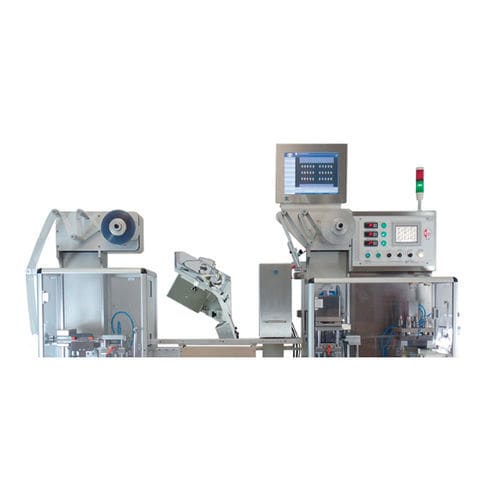

Sistema de embalagem automático BF 50 Type R

eletropneumáticoperistálticocompacto

Descrição
A versão BF 50 Type R completa a gama BF 50. Acionada por motores brushless, a Type R atinge até 35 golpes por minuto e pode ser configurada com uma, duas ou três pistas. A máquina fabrica blisters em PVC e ALU-ALU e aceita vários sistemas de carregamento (bandeja manual AISI 316L, carregadores com escovas, pistas dedicadas) e enchimento de líquidos por bombas peristálticas. Opções de controlo e inspeção em linha (detecção de microfuros, visão de presença do produto, marcador de impressão para impressão centrada) e expulsão eletropneumática podem ser integradas para adaptar a linha a ambientes farmacêuticos e industriais.

Características principais

• Máquina de embalagem em blister automática para formatos PVC e ALU-ALU
• Dimensões compactas; estrutura sobre rodas pivotantes para mobilidade
• Formato máximo do blister: 150×100 mm
• Velocidade de operação: até 35 golpes/min (2 blisters por golpe → até 70 blisters/min)
• Configurações: 1, 2 ou 3 pistas paralelas
• Bandeja de carga manual AISI 316L; carregadores automáticos disponíveis (escovas / pistas dedicadas)
• Opção de enchimento de líquidos por bombas peristálticas
• Pré-configurada para impressão centrada; integração de marcador de impressão disponível
• Opções de inspeção: deteção de microfuros (ALU-ALU), sistemas de visão para presença do produto
• Expulsão eletropneumática de blisters não conformes disponível
• Área de carregamento: 800 mm

Produção

• Velocidade nominal: 35 bpm (variável conforme produto e fase de carregamento)
• 1 blister por golpe: ≈ 2.100 blisters/h (formato ≤ 150×100 mm)
• 2 blisters por golpe: ≈ 4.200 blisters/h (formato ≤ 70×100 mm)
• 3 blisters por golpe: ≈ 6.300 blisters/h (formato ≤ 45×100 mm)
• Altura máxima da cavidade: PVC 17 mm; ALU-ALU 10,5 mm

Especificações técnicas

• Modelo: BF 50 Type R
• Dimensões da máquina (C×L×A): 2.400 × 1.100 × 2.050 mm; peso: 750 kg
• Velocidade de operação: até 35 golpes/min (dependente do produto/carregamento)
• Ar comprimido: tubo int Ø 12 mm / ext Ø 14 mm; consumo ≈ 23 litros/ciclo; pressão 6–9 bar
• Tensão principal: 230 V 50/60 Hz; consumo de energia: 6,5 kW
• Temperatura de trabalho da máquina: 50°–220° C; ambiente: 20°–45° C
• Arrefecimento em circuito fechado com água desmineralizada (referência 23° C)
• Área de carregamento: 800 mm; bandeja manual AISI 316L ou carregadores automáticos disponíveis
