Sistema de embalagem semiautomático OG

contínuointermitentecontrolado por computador

Visão geral do produto

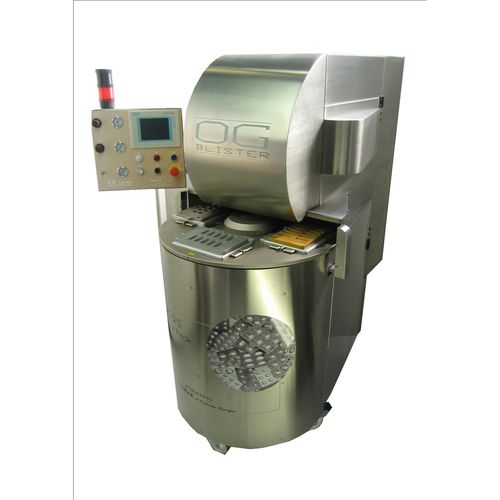

OG BLISTER é uma máquina de blister semiautomática equipada com o sistema Planet Pack para trocas automáticas de formato. A máquina forma blisters usando quatro partes de conformação pré-posicionadas na parte superior e inferior e opera com películas pré-cortadas para termoformagem e selagem. A troca rápida de formato é realizada com carregamento/descarga guiados por PLC. Parâmetros e dados são gerenciados via painel touch SIEMENS. Transmissão e acionamento são assegurados por motores brushless. Cabeçote superior rotativo e mesa rotativa aumentam a produtividade a cada ciclo com o sistema Planet Pack. A máquina admite ciclos alternados ou contínuos e entrega blisters finalizados a cada parada.

Principais características

• Cabeçote superior rotativo com Planet Pack para alojar unidades de trabalho superiores: placa de sopro/aquecimento, placa superior de selagem, unidade de perfuração e ferramentas de conformação a frio.
• Mesa rotativa para posicionamento dos moldes inferiores, unidades de soldagem e corte para blisters plásticos com tampa em alumínio e blisters ALU-ALU.
• Carroçarias da máquina inteiramente em aço inox AISI 304.
• Todas as operações acionadas por motores brushless e correias de transmissão de alta precisão. Gerenciamento de dados e operação via painel touch SIEMENS.
• Controle mecânico, elétrico e pneumático via PLC SIEMENS (conformidade CFR21).
• Ciclos de trabalho simples ou contínuos permitindo a produção de blisters em poucos segundos com alta precisão industrial.
• Materiais compatíveis: PVC-ALU, PVC-PVDC-ALU, PVC/Aclar-ALU, ALU-ALU.
• Dimensões máximas PVC-ALU: 100×60 mm — até 4 blisters por curso.
• Dimensões máximas ALU-ALU: 160×90 mm — 1 blister por curso.
• Profundidade das cavidades: blisters plásticos 17 mm; blisters em alumínio 10 mm.

Produção

• Produção diária (7 h) para PVC-ALU: até aprox. 3.000 unidades.
• Configuração: 4 blisters por curso, formato máximo 100×60 mm.
• Produção diária (7 h) para ALU-ALU: até aprox. 2.000 unidades.
• Configuração: 1 blister por curso, formato máximo 160×90 mm.

Especificações técnicas

• Dimensões da máquina: 1.600 × 1.200 × 2.000 mm (A). Peso: 450 kg.
• CONEXÃO DE AR COMPRIMIDO: tubo int Ø 6 mm - ext Ø 8 mm.
• CONSUMO DE AR COMPRIMIDO: aprox. 18 litros/ciclo.
• PRESSÃO DE TRABALHO: 4/9 bar.
• TENSÃO ELÉTRICA PRINCIPAL: 400 V 50 Hz trifásico + neutro + terra.
• CONSUMO DE ENERGIA: 6 kW.
• TEMPERATURAS DE TRABALHO DA MÁQUINA: 30°/210° C.
• CONDIÇÕES AMBIENTAIS DE USO: 20°/45° C.
• SISTEMA DE ARREFECIMENTO EM CIRCUITO FECHADO COM ÁGUA DESMINERALIZADA: a 23° C.
