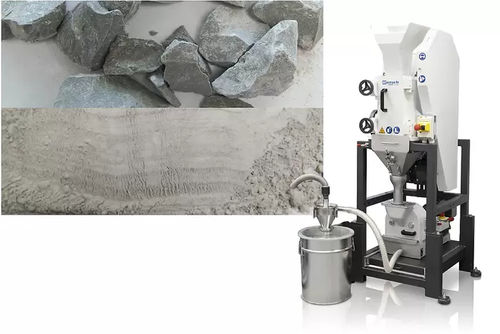

Moinho de mandíbulas BB 250

mecânicocontínuo

Visão geral
O britador de mandíbulas BB 250 foi projetado para aceitar tamanhos de alimentação grandes até 120 x 90 mm. A folga é ajustável de forma contínua de 0 a 30 mm, permitindo tamanhos finais de partícula de < 2 mm dependendo do material e das configurações. O rendimento pode chegar a até 300 kg/h. O BB 250 oferece manuseio simples, limpeza fácil e operação por batelada ou contínua. Uma porta frontal proporciona acesso direto à câmara de britagem a uma altura ergonômica. A tremonha de alimentação removível com proteção contra respingos, a ligação para extração de pó e a proteção mecânica contra sobrecarga permitem operação segura e com redução de poeira. Uma escala indica o desgaste das mandíbulas para planeamento da manutenção.

Características principais

• Aceita tamanhos de alimentação até 120 x 90 mm
• Ajuste contínuo da folga 0 - 30 mm
• Tamanho final de partícula até < 2 mm (dependendo do material e configurações)
• Rendimento até 300 kg/h (dependendo do material e configuração)
• Porta frontal para acesso e limpeza fáceis da câmara de britagem
• Ajuste contínuo da folga com escala para resultados reproduzíveis
• Recipiente coletor com saída para operação contínua
• Ligação para extração de pó
• Escala para indicar o desgaste das mandíbulas
• Seleção de tremonhas e recipientes de coleta para aplicações específicas

Robusto e versátil - Destaques adicionais

• Ampla variedade de materiais para processamento sem contaminação
• Protegido contra sobrecarga mecânica
• Conceito modular de carcaça/estrutura adequado para muitas aplicações
• Disponível em modos por batelada e operação contínua

Acessórios e opções

• Mandíbulas e placas de desgaste em diferentes materiais: aço manganês; aço inoxidável; carboneto de tungsténio; aço para moagem sem metais pesados; aço inoxidável 316L; NiHard4
• Três tipos de tremonha incluindo tremonha de alimentação opcional de grande capacidade (até 10 L) e tremonhas especiais para testemunhos de perfuração ou material a granel com tampa anti-respingo
• Opções de recipiente coletor: padrão até 10 L; funil com saída para operação contínua; recipiente de grande volume (até 26 L) com flange flexível e carrinho com rodas para operação sem poeira
• Sistema ciclone para recuperação total da amostra e redução das emissões de pó; pode ser retrofitado

Unidade Combi (preparação de amostra em duas etapas)
O BB 250 pode ser combinado com o moinho de disco DM 200 através de um separador ciclone para permitir preparação contínua e automatizada de amostras. O material é transportado diretamente do britador de mandíbulas para o moinho de disco, permitindo processar tamanhos de alimentação grandes numa única etapa até uma finura final definida. Este processo em duas etapas é ideal para materiais duros ou frágeis que exigem redução inicial grosseira seguida de moagem fina.

Exemplo de aplicação da Unidade Combi

• Regulação da folga do britador de mandíbulas: 2 mm
• Regulação do moinho de disco: 0,2 mm
• Tamanho de alimentação: 60 mm
• Finez final: 200 μm
• Quantidade de amostra: 1 kg
• Tempo de processo: 10 min

Materiais de amostra típicos
Materiais de construção, minérios, granito, cerâmicas oxidizadas, quartzo, escória, silício, carvão, ligas de tungsténio, clínquer de cimento, catalisadores, testemunhos de perfuração e materiais semelhantes de dureza média a alta, frágeis ou tenazes.

Princípio de funcionamento
O BB 250 é um britador de alimentação forçada. O material passa por uma tremonha sem ressalto para a câmara de britagem. A redução de tamanho ocorre na área em cunha entre a mandíbula fixa e a mandíbula móvel acionada por um eixo excêntrico. O movimento elíptico tritura a amostra, que se desloca em direção à folga de descarga por gravidade; quando o material é menor que a folga, cai num coletor removível. O ajuste contínuo da folga com escala assegura uma redução de tamanho reprodutível.

Detalhes do produto (informação tabular)
Aplicações: trituração grossa e pré-trituração
Campo de aplicação: química/plásticos, materiais de construção, engenharia/eletrónica, ambiente/reciclagem, geologia/metalogia, vidro/cerâmica
Material de alimentação: médio-duro, duro, frágil, tenaz
Princípio de redução: pressão
Tamanho de alimentação*: < 120 x 90 mm
Finez final*: < 2 mm
Rendimento*: 300 kg/h
Material das ferramentas de moagem: aço manganês; aço inoxidável; carboneto de tungsténio; aço para moagem sem metais pesados; aço inoxidável 316L; NiHard4
Largura da mandíbula: 120 x 90 mm
Regulação da folga: 0 - 30 mm
Indicação da folga: escala
Ajuste ponto zero: 3,4 mm
Indicação de desgaste: 4,6 mm
Tremonha removível: 6,9 mm
Unidade de extração de pó: sim
Lubrificação central: não
Versão para linha de processo: opcional
Capacidade do coletor: 10 L
Estrutura base: vario frame (ajustável para trituração contínua)
Acionamento: motor trifásico
Potência: 3,0 kW
Dados de alimentação elétrica: diferentes tensões
Conexão: trifásica
Índice de proteção: IP 55
L x A x P fechado: 695 x 1399 x 719 mm
Peso líquido: aprox. 350 kg
Normas: CE
*dependendo do material de alimentação e da configuração/ajustes do instrumento

Especificações técnicas

• Modelo: BB 250
• Largura da mandíbula: 120 x 90 mm
• Tamanho de alimentação: < 120 x 90 mm
• Regulação da folga: 0 - 30 mm (contínuo)
• Finez final (dependendo do material): < 2 mm
• Rendimento (dependendo do material): até 300 kg/h
• Potência: 3,0 kW (motor trifásico)
• Capacidade do coletor: 10 L (standard)
• Índice de proteção: IP 55
• Peso líquido: aprox. 350 kg
• Extração de pó: possível (ligação prevista)
• Opções de material para mandíbulas: aço manganês; aço inoxidável; carboneto de tungsténio; aço para moagem sem metais pesados; aço inoxidável 316L; NiHard4
• Normas: CE
