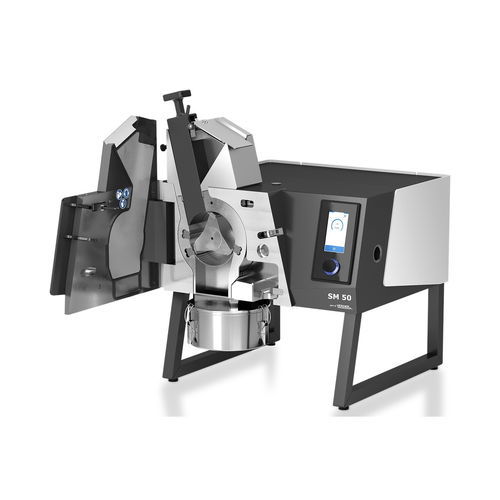

Moinho com rotor SM 50

de facasde discostipo ciclone

Visão geral
O SM 50 é um moinho de corte de bancada projetado para redução de tamanho em laboratório e pequenas produções. Possui câmara de moagem removível push-fit e Total Access Concept para limpeza rápida, motor de 1,5 kW com velocidade variável, ciclone integrado para alta recuperação de amostra e componentes removíveis sem ferramentas para minimizar contaminação e tempo de inatividade.

Principais benefícios

• Câmara de moagem removível (push-fit) que permite limpeza externa completa e reduz risco de contaminação cruzada.
• Funil EasyInspect aceita peças até 50 mm e alimentação por lotes (~200 ml) para controlo do débito.
• Ciclone integrado (push-fit) assegura transporte eficiente para o coletor com resíduos mínimos e sem mangueiras externas.
• Motor de 1,5 kW com velocidade variável (500–4.000 min-1) para ampla gama de aplicações.
• Rotor grande (129,5 mm) e alta velocidade periférica (até 27,1 m/s) para elevada potência de corte e produtividades.
• Rotor, peneiras e componentes do ciclone removíveis sem ferramentas para rápida reposição.

Modos de limpeza / operação

• Limpeza de superfície: abrir a porta para escovagem, aspiração ou ar comprimido.
• Limpeza intensiva: remover rotor, peneiras, ciclone e câmara de moagem (push-fit) para limpeza externa completa.
• Limpeza paralela: usar um segundo conjunto de moagem para processar amostras enquanto o outro conjunto é limpo para evitar contaminação cruzada.

Recuperação de amostra & Controlo de fluxo
Geometria interna otimizada e ciclone integrado permitem até 100% de recuperação de amostra (dependendo do material e configuração). A alimentação por lotes do funil actua como portão de controlo de fluxo, melhorando desempenho de moagem e eficiência de separação do ciclone.

Aplicações & Materiais
Adequado para redução de tamanho por corte em setores: agricultura, químicos/plásticos, materiais de construção, eletrónica, reciclagem/ambiente, alimentos/ração, pharma/biotech/medtech e energia. Trata materiais macios, médio-duros, resistentes, elásticos e fibrosos (ex.: rações, brinquedos de plástico, raízes, penas, peças eletrónicas, monólitos densos).

Acessórios & Opções

• Câmaras de moagem push-fit em aço inoxidável, aço resistente ao desgaste, material livre de metais pesados.
• Ciclone integrado com rosca GL55 para frascos de vidro 250 / 500 ml ou recipiente de 3 l via adaptador.
• Opção de câmara por gravidade para pré-trituração grossa (sem ciclone).
• Rotores: rotor de secção paralela e rotor de 3 discos com pastilhas de metal duro reversíveis.
• Peneiras: orifícios trapezoidais 0,25 / 0,50 / 0,75 / 1,00 mm; orifícios quadrados 2 / 4 / 6 / 8 / 10 mm.
• Sistemas coletores: frascos de vidro 0,25 l / 0,5 l (não para câmara por gravidade) e recipiente coletor 3 l.

Princípio de funcionamento
As amostras são alimentadas por lotes através do funil EasyInspect e empurradas para a câmara de moagem por um êmbolo. A cominuição ocorre entre as lâminas do rotor e as barras de corte estacionárias de dupla ação; os rotores (3-discos ou secção paralela) combinam corte e cisalhamento. A tecnologia de ciclone apoia a transferência para o coletor e minimiza a libertação de pó.

Dados técnicos

• Aplicações: redução de tamanho por corte
• Campo de aplicação: agricultura, químicos/plásticos, materiais de construção, eletrónica, reciclagem/ambiente, alimentos/ração, pharma/biotech/medtech, energia
• Material de alimentação: macio, médio-duro, resistente, elástico, fibroso
• Princípio de redução: cisalhamento, corte
• Tamanho máximo de alimentação*: 50 mm
• Finesse final*: 0,25 – 10 mm (dependendo da peneira)
• Velocidade (50 Hz / 60 Hz): 500 – 4.000 min-1
• Velocidade periférica do rotor: 4,3 – 27,1 m/s
• Diâmetro do rotor: 129,5 mm
• Potência: 1,5 kW (motor assíncrono 3~ com inversor; opção monofásica disponível)
• Classe de protecção: IP 20
• Dimensões (L x A x P): 565 x 750 x 530 mm (com base e funil)
• Peso líquido: 80 kg
• Normas: CE
• *dependendo do material de alimentação e configuração

Especificações técnicas

• Modelo: SM 50
• Potência do motor: 1,5 kW
• Faixa de velocidade: 500 – 4.000 min-1
• Diâmetro do rotor: 129,5 mm
• Velocidade periférica: 4,3 – 27,1 m/s
• Tamanho máximo de alimentação: 50 mm
• Finesse final: 0,25 – 10 mm (dependendo da peneira)
• Opções de coletores: vidro 0,25 l / 0,5 l, recipiente 3 l
• Ciclone integrado com rosca GL55
• Peso: 80 kg
