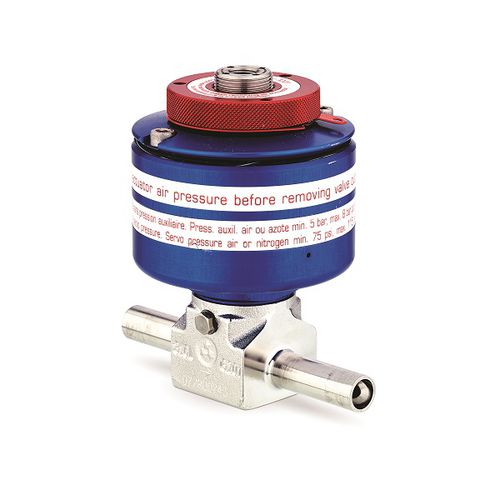

Válvula para gases medicinais D688

em aço inoxidávelazulde alta pressão

A válvula de diafragma ligada, D688, é uma válvula em linha de alta pressão concebida para sistemas de distribuição de gás de pureza ultra elevada. Equipada com um atuador pneumático, assegura uma estanquidade excecional, garantindo um desempenho e uma segurança óptimos. Principais vantagens Conceção combinada de sede macia e metálica com baixa taxa de permeação. As membranas soldadas proporcionam uma elevada integridade de estanquidade Conceção de membrana ligada que minimiza o volume molhado de gás para permitir uma purga fácil. Sem componentes móveis na área molhada pelo gás para não gerar partículas. Vedação secundária para evitar que o gás entre em contacto com o atuador em caso de falha da membrana. Orifício de purga roscado para teste de fugas e ligação à tubagem (rosca M4), permite a ligação a um detetor de fugas. Fixação da válvula no painel frontal e traseiro Especificações Ligações De acordo com as normas (inter)nacionais, especificações do cliente Pressão de trabalho 200 bar Caudal nominal CV = 0,25 Gama de temperaturas -40 a +65°C Tamanho do orifício da sede 4 Mm Marcação π0029 (de acordo com TPED), 3 estrelas, número da válvula, data de fabrico, pressão nominal e direção do caudal Taxa de fuga 1.10-8 m bar L/s
