Controle remoto rádio C2UW series

sem fio

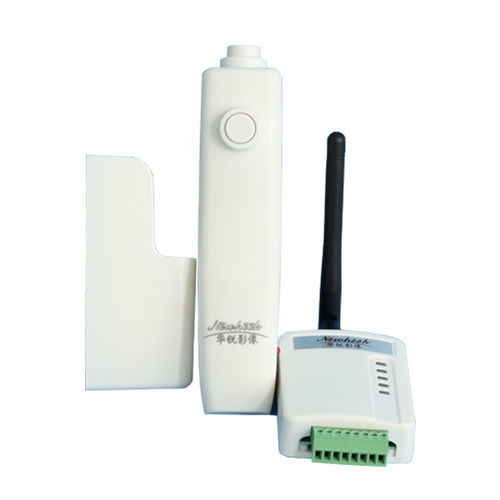

O interruptor manual Bluetooth sem fio é um botão remoto em modo full‑duplex Bluetooth 4.0 projetado para aparelhos de raios X, oferecendo conexão confiável com boa penetração através de paredes e controlo em múltiplas etapas das funções de exposição e colimador. O sistema é composto por uma pega transmissora e um terminal receptor compacto com saídas de relé, integráveis na fiação original da máquina.

Principais características

• Modo full‑duplex usando protocolo Bluetooth 4.0 para conexão fiável e boa penetração através de paredes.
• Indicação de bateria/conexão: o indicador pisca quando a bateria está fraca ou a ligação Bluetooth é fraca.
• Concebido em torno de um modo de controlo em dois passos com três teclas, adequado às características de aparelhos de raios X.
• Terminal receptor compacto permitindo instalação fixa oculta ou suspensa.
• O terminal receptor fornece três saídas de contacto por relé e suporta ligação de linha de tensão externa sem alterar o modo de funcionamento original da máquina.
• O modo de controlo pode ser personalizado de acordo com os requisitos do cliente.

Componentes / Modelos

• Pega (terminal transmissor): C2UW-LP-I DA — utiliza três pilhas alcalinas AAA (7#) (recomendado).
• Receptor (terminal receptor): C2UW-LU DA — terminal receptor com saídas de relé para integração.

Alimentação e consumo

• Pega (bateria): tensão nominal 4,5 V, intervalo admissível 3 V–4,5 V.
• Receptor (alimentação externa): tensão nominal 5 V–12 V; consumo típico 100 mA; intervalo DC admissível 4,5 V–13 V; corrente máxima 400 mA.

Funções do terminal transmissor (pega)

• Interruptor principal 1.º passo: Pronto.
• Interruptor principal 2.º passo: Exposição.
• Interruptor secundário 3.º passo: Controlo do colimador.
• Luz azul (na pega): indicador Bluetooth.
• Luz vermelha (na pega): indicador de baixa tensão.

Indicadores e comportamento do terminal receptor

• LED 1 (Vermelho): indicador de alimentação — acende quando o circuito do receptor está alimentado.
• LED 2 (Azul): indicador de ligação Bluetooth — pisca = não ligado; pisca rapidamente = ligação em progresso; apagado = ligação bem‑sucedida e em estado de baixo consumo.
• LED 3 (Verde): Interruptor principal 1.º passo LIGADO (SW1).
• LED 4 (Verde): Interruptor principal 2.º passo LIGADO (SW2).
• LED 5 (Verde): Interruptor secundário 3.º passo LIGADO (SW3).

Especificações técnicas / Características

• Modelos: C2UW-LP-I DA (pega transmissora), C2UW-LU DA (terminal receptor).
• Standard Bluetooth: Bluetooth 4.0 Low Energy.
• Frequência de operação: banda de 2,4 GHz (2,402 GHz a 2,480 GHz).
• Alcance de comunicação: cerca de 10 m (campo aberto).
• Tempo de resposta: ao pressionar o interruptor — máx. 70 ms; ao libertar — máx. 50 ms.
• Número de ligações simultâneas: máx. 1.
• Frequência de operação admissível (choque): ≤ 60 vezes/min.
• Resistência a vibrações (falha): 300 m/s.
• Resistência a impactos (danos): frequência 10 Hz a 55 Hz, dupla amplitude 1,5 mm.
• Durabilidade mecânica: Interruptor principal ≥ 200.000 ciclos; Interruptor secundário ≥ 200.000 ciclos.
• Temperatura de trabalho: 0 ℃ a 40 ℃.
• Humidade de trabalho: 90% HR ou inferior (sem congelação ou condensação).
• Peso: Pega cerca de 0,1 kg (com base, sem bateria); Receptor cerca de 0,05 kg.
• Nota: os valores acima são valores típicos.
• Pilhas recomendadas e passos de substituição: usar apenas três pilhas alcalinas 7# (AAA); passos de substituição — (1) retirar os parafusos com uma chave Phillips e abrir a tampa da bateria; (2) retirar o suporte da bateria e instalar três pilhas AAA observando a polaridade; (3) repor o suporte da bateria na posição original; (4) instalar a tampa da bateria e apertar os parafusos.
