Potter-Bucky com detector de painel plano

Visão geral
As grelhas anti‑dispersão para raios X são acessórios para sistemas radiográficos e fluoroscópicos que reduzem a radiação espalhada, melhorando o contraste e a clareza diagnóstica. A Newheek fornece grelhas circulares para intensificadores de imagem e grelhas retangulares com alça oca para equipamentos portáteis e de fluoroscopia, com dimensões e parâmetros personalizáveis para aplicações médicas e veterinárias.

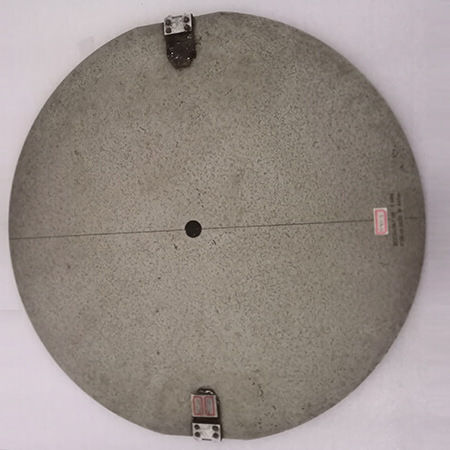

Grelhas circulares para intensificadores de imagem

• Ø242 mm — Relações 8:1, 10:1, 12:1; Distância focal (F.D.) 0,7–1,8 m (opcional); para intensificador de imagem 9"
• Ø266 mm — Relações 8:1, 10:1, 12:1; F.D. 0,7–1,8 m (opcional); para intensificador de imagem 12"

Grelha retangular com alça oca

• 498,5 × 449 mm (exemplo) — Relações 8:1, 10:1, 12:1; F.D. 0,7–1,8 m (opcional); grelha especial personalizável em polegadas, equipada com alça oca para manuseio seguro e ergonómico em campo

Princípio de funcionamento
O feixe primário atravessa o paciente enquanto os fotões dispersos se desviam e degradam o contraste. A grelha é composta por tiras absorventes de chumbo e um enchimento intersticial: os raios primários passam pelos interstícios até ao detetor, enquanto os raios dispersos oblíquos são absorvidos pelas tiras de chumbo. Ao atenuar a dispersão, a grelha melhora a definição de contornos e a visibilidade diagnóstica em filme, painéis planos ou intensificadores.

Opções de personalização

• Densidades de grelha: 40 L/cm (103 L/in)
• 52 L/cm (132 L/in)
• 60 L/cm (152 L/in)

Aplicações e benefícios

• Melhora o contraste radiográfico e fluoroscópico suprimindo a dispersão
• Tamanhos circulares compatíveis com intensificadores de 9" e 12" para alinhamento otimizado
• Design retangular com alça para unidades móveis e uso em campo
• Múltiplas relações de grelha e distâncias focais para adaptar a protocolos clínicos
• Tamanhos e especificações personalizáveis disponíveis mediante pedido
• Compatível com intensificadores de imagem, cassetes de filme e detectores planos digitais

Resumo
As grelhas anti‑dispersão circulares e retangulares com alça oca da Newheek oferecem opções adaptáveis para fluoroscopia, radiografia móvel e equipamentos especiais. A configuração da relação de grelha, densidade e distância focal permite otimizar o controlo do contraste para diagnósticos por raios X em contextos clínicos e veterinários.

Especificações técnicas

• Tipos: Grelhas circulares (para intensificadores de imagem) e grelhas retangulares com alça oca
• Tamanhos circulares: Ø242 mm (para intensificador 9"), Ø266 mm (para intensificador 12")
• Exemplo de tamanho retangular: 498,5 × 449 mm (personalizável)
• Relações de grelha disponíveis: 8:1, 10:1, 12:1
• Distância focal (F.D.): 0,7–1,8 m (opcional/personalizável)
• Opções de densidade: 40 L/cm, 52 L/cm, 60 L/cm (equivalentes: 103, 132, 152 L/in)
• Construção: Tiras absorventes de chumbo com enchimento intersticial
• Aplicações: Fluoroscopia com intensificador de imagem, unidades móveis, radiografia portátil, cassetes de filme, detectores planos digitais
• Personalização: Tamanho, densidade, relação de grelha e distância focal disponíveis mediante pedido
