Sistema de integração de gravação de vídeo DM-AIO-K4 4

de traçagempara bloco operatóriode sinais de vídeo

Visão geral
O DM-AIO-K4 é um sistema compacto de integração de sala cirúrgica e gestão de mídia em 4K que fornece roteamento de vídeo, gravação cirúrgica, controlo de dispositivos, streaming, áudio/vídeo bidirecional, Worklist DICOM e conectividade PACS. Projetado para modernizar salas cirúrgicas pequenas e médias com uma plataforma tudo-em-um para roteamento 4K, gravação, controlo de dispositivos e fluxos de mídia vinculados ao paciente.

Destaques da plataforma

• I/O HDMI 2.0 4×4 suportando até 3840×2160 @ 60 Hz
• Controlo integrado de dispositivos OR para iluminação, mesas, pendentes e câmaras PTZ
• Gravação cirúrgica em MP4/AVI com divisão de ficheiros por tempo ou tamanho
• Gestão de mídias vinculadas ao paciente com integração Worklist DICOM e PACS
• Streaming, distribuição ao vivo e colaboração AV bidirecional
• Armazenamento em rede e exportação USB com dual Gigabit Ethernet

Problemas resolvidos

• Sistemas AV fragmentados: unificar endoscópios, câmaras de campo, monitores e câmaras de sala numa única plataforma de roteamento e visualização.
• Mídias cirúrgicas desorganizadas: associar vídeos e imagens com dados do paciente/procedimento para recuperação fiável dos casos.
• Múltiplos pontos de controlo: fornecer uma interface unificada para iluminação, mesas, pendentes, câmaras e dispositivos de mídia para simplificar os fluxos clínicos.

Uma plataforma central — Descrição da solução
O DM-AIO-K4 conecta fontes de vídeo cirúrgicas comuns, encaminha-as para os displays adequados, grava conteúdos em alta resolução, suporta controlo de dispositivos OR compatíveis e mantém o conteúdo capturado associado ao caso clínico. Destina-se a atualizar digitalmente uma sala sem o custo e a complexidade de grandes plataformas OR empresariais.

Funções principais

• Unificar roteamento de vídeo, gravação, comunicação e controlo de dispositivos compatíveis.
• Fornecer um fluxo de trabalho consistente para pré-visualização, captura e recuperação de mídias de caso.
• Suportar ensino cirúrgico, documentação e integração com sistemas hospitalares.
• Oferecer uma base prática para implementações digitais compactas em salas cirúrgicas.

Exemplos de implementação

• Estação de trabalho móvel com ecrã táctil: ponto de controlo local compacto para roteamento, gravação, gestão de dispositivos e fluxos de mídias vinculados ao paciente.

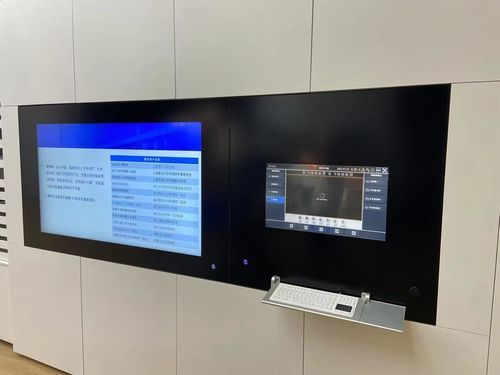

• Implementação integrada em parede: visualização e controlo centralizados com ecrãs duplos e interface multimédia para uma sala cirúrgica digital com economia de espaço.

Capacidades principais

• Roteamento de vídeo 4K — quatro entradas HDMI 2.0 e quatro saídas HDMI 2.0 para encaminhar fontes aos displays da sala.
• Pré-visualização multi‑fonte — pré-visualizar até quatro fontes em layout único, duplo ou quad.
• Gravação cirúrgica 4K — gravar até 3840×2160 @ 60 Hz em MP4 ou AVI, com divisão de ficheiros por duração ou tamanho.
• Mídias vinculadas ao paciente — associar vídeos e capturas às metadatas de paciente/procedimento para recuperação organizada.
• DICOM & Worklist — consultar dados do paciente, criar ficheiros DICOM vinculados ao paciente e enviar para PACS.
• Rede & armazenamento — armazenamento interno, exportação/backup USB, acesso web e upload FTP via dual Gigabit Ethernet.
• Controlo centralizado de dispositivos — controlar luzes cirúrgicas compatíveis, mesas de operação, pendentes de teto e câmaras PTZ; integração configurada por projeto.
• Broadcasting & streaming — distribuição ao vivo e streaming de rede para ensino e observação remota autorizada.
• Colaboração bidirecional — áudio/vídeo bidirecional para ensino e suporte remoto.
• Interfaces seriais para dispositivos — quatro portas RS232/485 com suporte VISCA para controlo PTZ e integrações específicas de projeto.
• Acesso & auditoria — controlo de acesso de utilizadores e registo de operações; configurável por projeto.
• Ferramentas de privacidade e imagem — marcas d'água, mascaramento mosaico dinâmico e ajustes de imagem (brilho, contraste, nitidez, saturação).
• Suporte de conformidade por projeto — opções de conformidade de segurança elétrica médica e EMC fornecidas conforme mercado alvo e configuração.

Fluxo de trabalho de mídia clínica

• PASSO 01 — Consulta Worklist: recuperar informações de paciente e procedimento a partir do fluxo de trabalho hospitalar.
• PASSO 02 — Confirmar contexto: selecionar o paciente e o caso corretos antes da captura.
• PASSO 03 — Capturar & Gravar: gravar vídeo 4K e capturar imagens cirúrgicas chave.
• PASSO 04 — Criar DICOM: gerar conteúdo DICOM vinculado ao paciente para uso clínico.
• PASSO 05 — Fazer upload para o PACS: arquivar e rever mídias através do ambiente PACS do hospital.

Notas sobre integração e personalização
A plataforma é configurada por projeto hospitalar para conectividade DICOM/Worklist/HIS/RIS/PACS, interfaces de dispositivos e requisitos de rede/fluxo de trabalho. Armazenamento, interfaces AV, controlo de dispositivos, método de instalação, periféricos e conectividade ao sistema hospitalar podem ser adaptados a cada projeto.

Especificações técnicas

• Modelo: DM-AIO-K4
• Arquitetura: plataforma industrial x86
• Processador: Intel Core i7-8700
• Memória: ≥16 GB
• Armazenamento: 128 GB SSD + 2 TB HDD
• Entrada de vídeo: 4 × HDMI 2.0
• Saída de vídeo: 4 × HDMI 2.0
• Resolução máxima: até 3840 × 2160 @ 60 Hz
• Layout de exibição: único / duplo / quad
• Gravação: até 4K@60Hz; MP4 / AVI; dividir por tempo ou tamanho
• Controlo padrão de dispositivos: 4 × RS232/485; suporte VISCA
• Integração OR personalizada: luzes cirúrgicas compatíveis, mesas de operação, pendentes de teto e outros dispositivos (sujeito a avaliação de interfaces/protocolos)
• Broadcast & colaboração: distribuição ao vivo, streaming de rede e áudio/vídeo bidirecional
• Rede: 2 × Gigabit Ethernet RJ45
• Fluxo hospitalar: DICOM, Worklist, integração de projeto HIS / RIS / PACS
• Áudio: amplificador incorporado para altifalantes de teto passivos compatíveis
• Gestão do sistema: controlo de acesso básico e registo de auditoria de operações; configurável por projeto
• Configuração: armazenamento, interfaces e funções do sistema configuráveis por projeto
