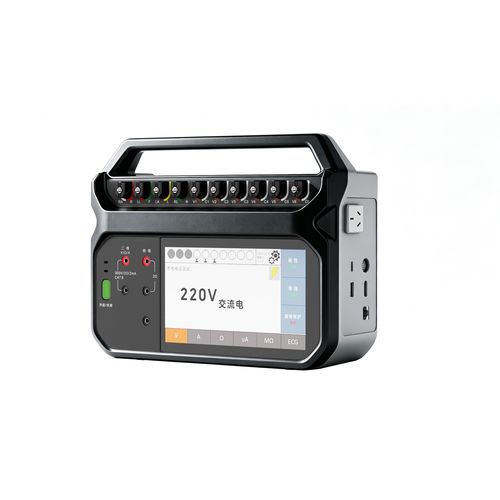

Analisador de segurança elétrica ZCE821

de corrente de vazamentopara dispositivos médicoscontínuo

Visão geral
O analisador de segurança elétrica RG821 foi projetado para verificação abrangente da segurança elétrica e do desempenho de dispositivos médicos; combina portabilidade com capacidades avançadas de medição para uso em campo e oficina.

Principais características

• Conformidade: Suporta normas internacionais incluindo IEC 60601-1, EN 62353, AN/NZS 3551, IEC 61010, VDE 751 e ANSI/AAMI ES1 / NFPA 99.
• Design portátil e ergonômico: unidade principal leve de 4,7 kg com maleta de transporte fornecida para fácil manuseio e mobilidade.
• Interface do usuário: ecrã tátil a cores em língua chinesa com interação por toque para operação intuitiva.
• Conectores de isolamento e ECG: dez componentes de isolamento que permitem comutação rápida para os conectores de saída de forma de onda ECG.
• Resistência de aterramento: suporta medições de resistência de aterramento em 2 fios e 4 fios.
• Simulação da rede corporal: simula redes do corpo humano em múltiplos modos de ligação para correntes de fuga.
• Testes de isolamento: fornece cinco protocolos distintos de teste de isolamento.
• Faixa de corrente de fuga: faixa de teste de corrente de fuga estendida até 10.000 μA.
• Detalhes de medição de fuga: relata componentes AC, DC e valores RMS reais.
• Capacidade de fuga diferencial: teste de corrente de fuga diferencial na faixa de 20 mA para equipamentos grandes e fixos.
• Saída ECG: amplitude de saída da forma de onda ECG editável para cobrir pontos de verificação ECG necessários.
• Alimentação para testes de pressurização: saídas integradas a 100% e 110% para testes de pressurização de componentes.
• Operação contínua em alta corrente: operação contínua até 25 A sem limite de tempo de proteção por refrigeração.
• Operação: interface tátil em chinês para medições repetidas simples.

Especificações técnicas

• Nome do modelo: RG821
• Normas aplicáveis: IEC 60601-1; EN 62353; AN/NZS 3551; IEC 61010; VDE 751; ANSI/AAMI ES1 / NFPA 99
• Peso: aproximadamente 4,7 kg (unidade principal)
• Interface do usuário: ecrã tátil a cores, língua chinesa
• Comutação de isolamento: 10 componentes de isolamento para comutação do conector de saída de forma de onda ECG
• Medição de resistência de aterramento: suporte 2 fios e 4 fios
• Faixa de teste de corrente de fuga: até 10.000 μA; mede componentes AC, DC e RMS reais
• Faixa de corrente de fuga diferencial: faixa 20 mA para testes de equipamentos grandes
• Forma de onda ECG: amplitude de saída editável que cobre os pontos de verificação ECG
• Alimentação integrada para pressurização: saídas de tensão 100% e 110%
• Capacidade contínua em alta corrente: operação contínua até 25 A sem limite de tempo de proteção por refrigeração
• Protocolos de teste de isolamento: cinco protocolos distintos
