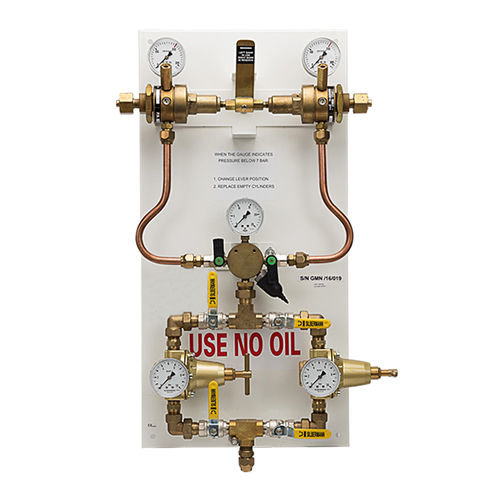

Manifold para gases médicos LEO-MN

automáticode aprovisionamentoinversor de débito

O coletor LEO-MN da SILBERMANN incorpora as necessidades básicas para distribuir e monitorizar o gás medicinal numa instalação.

Esta unidade de comutação automática foi concebida para um fornecimento contínuo de gás a uma pressão de até 8 bar (pressão de saída superior a pedido do cliente) e inclui um mecanismo que comuta o fornecimento do banco "em serviço" para um banco de fornecimento "de reserva" quando o banco "em serviço" está vazio.

CARACTERÍSTICAS E VANTAGENS

• A unidade de comutação automática da SILBERMANN foi concebida para um fornecimento contínuo de gás a uma pressão de gás a uma pressão de até 8 bar (pressão de saída superior a pedido do cliente).

• O painel inclui um mecanismo que comuta o fornecimento do banco "em serviço" para um banco de fornecimento "de reserva" quando o banco "em serviço" está vazio.

• Depois de rodar a alavanca e substituir os cilindros do banco vazio, o banco anterior anterior "em serviço" passa a ser o banco "de reserva" para a operação seguinte.

• O painel está equipado com dois reguladores de pressão do coletor; (em caso de (em caso de avaria), manómetro de gama média, reguladores de pressão de linha com válvulas de desvio, todos montados num painel de aço pintado de branco.

• Válvula de segurança a 6 bar fornecida com o painel.

DADOS TÉCNICOS

• Material do painel - aço.

• Dimensões - 70x35 cm.

• Acabamento do painel - revestido a pó cozido.

• Sistema de tubagem: Todos os materiais são compatíveis com o oxigénio.

• Mecanismo de comutação: diferença de pressão

• Ligações de saída para alarmes locais:

• Um conjunto de contactos secos N.O

• Capacidade de caudal: Oxigénio/ar medicinal (4 bar) - 90 m³/hr.

• Entrada dos reguladores de alta pressão - porca fêmea G 3/4".

• Pressão máxima de entrada (cilindro) 200 bar.

• Oxigénio standard. Pressão de saída 4-5 bar.

• A pressão de saída normal para o azoto é de 8 bar.

• Estão disponíveis pressões mais elevadas mediante pedido.
