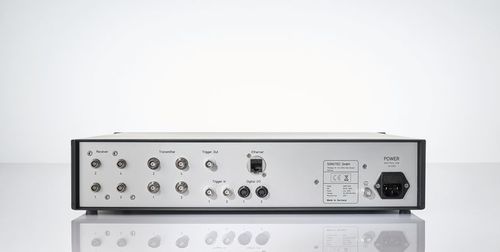

Aparelho para teste de dispositivos médicos SONO-PR 10

ultrassônicocompactodigital

Visão geral

• Solução de ensaio ultrassónico acoplada ao ar, rentável, para inspeção não destrutiva
• Projetada para componentes leves e de difícil acoplamento quando métodos por contacto não são aplicáveis
• Permite ensaios sem contacto sem fluidos de acoplamento
• Intervalo de frequência do sistema até 10 MHz (SONO-PR 10)

Sondas ultrassónicas para ensaio sem contacto

• Compatível com sondas air-coupled SONOSCAN CFC / CF

Vantagens

• Acesso económico ao ultrassom acoplado ao ar
• Ampla gama de aplicações e materiais
• Configuração flexível para diferentes cenários de ensaio
• Sistema simples, não automatizado, adequado para inspeções manuais ou semi-manual
• Amplo espectro na faixa de ultrassom acoplado ao ar
• Operação possível sem PC através de painel tátil integrado

Aplicações

• Inspeção ultrassónica sem contacto para deteção de defeitos e caracterização de materiais
• Adequado para espumas, metais, plásticos e materiais cerâmicos
• Ensaios de materiais de construção: tijolos, painéis compósitos, betão e madeira
• Inspeção de estruturas honeycomb e sandwich com núcleos e camadas de cobertura variados

Componentes / Características principais

• Sondas air-coupled — tecnologia piezo-composite SONOTEC com focalização de elementos para resolução e sensibilidade máximas
• Até 4 canais — canais independentes de emissor e receptor com pulser de burst em onda quadrada configurável e pré-amplificadores de baixo ruído
• Interfaces — opções de interface digital para ampliar funcionalidades
• Não é necessário PC — operação através do painel tátil integrado

Dados técnicos (resumo)
Dados gerais:
Unidade de 19 polegadas contendo transmissor e receptor ultrassónicos
Temperatura de funcionamento: 5 °C a 40 °C
Interface de configuração: 1 Gbit LAN
Classe de proteção: IP20

Conversor A/D:
Resolução: 14 Bit
Taxa de amostragem: até 50 MS/s

Pulser:
Número de canais: 1 a 4
Amplitude do pulso: 10 V a 500 V
Faixa de frequência: 40 kHz a 10 MHz
Tipo: Burst em onda quadrada (unipolar positivo) até 20 pulsos

Receptor:
Número de canais: 1 a 4
Faixa de frequência: 35 kHz a 15 MHz
Ganho com pré-amplificador CFC integrado: 20 dB a 140 dB, incrementos de 0,5 dB
Ganho com pré-amplificador externo padrão: 0 dB a 120 dB, incrementos de 0,5 dB
Ruído: 1 nV/√Hz

Interfaces:
Entradas: multi-canal digitais e analógicas
Saídas: multi-canal digitais

Características / Especificações

• Formato: unidade transmissor/receptor de 19 polegadas
• Largura de banda do sistema: até 10 MHz
• Faixa frequência transmissor: 40 kHz – 10 MHz
• Faixa frequência receptor: 35 kHz – 15 MHz
• Canais: 1–4 (transmissão & receção)
• Tensão do transmissor: 10 V – 500 V
• Ganho integrado do receptor: 20 dB – 140 dB (passos de 0,5 dB)
• Ganho com pré-amplificador externo: 0 dB – 120 dB (passos de 0,5 dB)
• Ruído do receptor: 1 nV/√Hz
• Interface de configuração: 1 Gbit LAN
• Temperatura de funcionamento: 5 °C a 40 °C
• Classe de proteção: IP20
