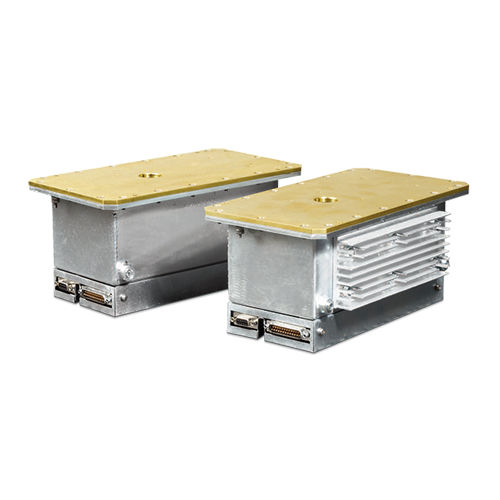

Gerador de raios X para fluoroscopia intervencionista XRB011 Monoblock®

acoplado

Fonte de alta tensão integrada, fonte de alimentação do filamento, tubo de raios X, porta do feixe e eletrónica de controlo Compacto e leve Pode ser montado em qualquer orientação física Interface de controlo analógica ou digital A série XRB011 de fontes de raios X Monoblock® da Spellman foi concebida para aplicações OEM, alimentando o seu tubo de raios X interno até 80 kV a 20 W e 80 kV a 50 W. Características como a tensão de entrada de 24 Vcc, o tamanho reduzido da caixa, a interface analógica padrão e a interface digital RS-232/Ethernet simplificam a integração da XRB011 no seu sistema de raios X. Os circuitos proprietários de controlo de emissão proporcionam uma excelente regulação da corrente do tubo de raios X, juntamente com uma estabilidade e um desempenho excecionais. Aplicações típicas: Raio X médico: fluoroscopia e radiografia de extremidades, radiografia de amostras. Fluoroscopia pulsada (contacte o departamento de vendas da Spellman) Raio X industrial: inspeção de componentes e ensaios não destrutivos ESPECIFICAÇÕES Características do raio X: Tipo de tubo: Tubo de microfoco Ponto focal: 33 µm nominal, 50 µm máx. (IEC 336) Filtro de feixe: Ultem 0,060 (1,5 mm) Óleo 0,175 (4,4 mm) Geometria do feixe: Cone simétrico de 40° Tensão de entrada: 20 W: 24 Vcc ±1 V a 2,5 A 50 W: 24 Vcc ±1 V a 4 A Tensão do tubo de raios X: A tensão nominal do tubo de raios X é ajustável entre 35 kV e 80 kV Corrente do tubo de raios X: 20 W: 0–250 µA na gama de tensão do tubo especificada 50 W: 0–700 µA na gama de tensão do tubo especificada Regulação da tensão: Linha: ±0,5% para uma variação de ±1 V na tensão nominal de entrada da linha Carga: ±0,1% para uma variação de carga de 25 µA até à corrente nominal máxima Precisão da tensão: A tensão medida nos terminais do tubo de raios X situa-se dentro de ±1% do valor programado Tempo de subida da tensão: O tempo de subida deve ser de 250 ms, de 10% a 90% da tensão de saída nominal máxima
