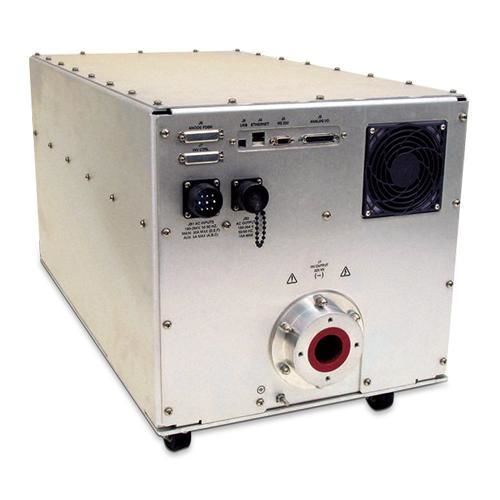

Gerador de raios X para radiografia geral XRV series

acoplado

Visão geral
A série XRV da Spellman são fontes HV para geradores de raios X compactos com potências de saída de 1,8 kW a 6,0 kW e tensões DC de saída de 5 kV até 160 kV/225 kV, além de variantes bipolares ±160 kV/±175 kV/±225 kV. Estão disponíveis em configurações negativa, positiva ou bipolar e destinam-se à integração OEM em inspeção industrial, digitalização de segurança e sistemas X‑ray relacionados.

Principais características

• Famílias: 160 kV, 225 kV, 320 kV, 350 kV e 450 kV
• Opções de potência: 1,8 kW, 3,0 kW, 4,0 kW, 4,5 kW e 6,0 kW
• Entrada AC com correção do fator de potência (PFC ativo em modelos monofásicos; PFC passivo em 6,0 kW trifásico)
• Fontes de filamento integradas duplas com controlo de emissão em laço fechado (0–6 A @ até 10 Vdc)
• Controlo digital e analógico: USB, Ethernet, RS-232 e interface analógica de 25 pinos
• Conectores HV: R24 ou R28 (simples ou duplos em modelos bipolares)

Aplicações

• Ensaios não destrutivos (NDT) e inspeção industrial
• Digitalização por raios X e controlo de segurança
• Integração OEM em sistemas de raios X

Seleção de modelo (exemplos)

• XRV160*1800 — 160 kV, 1,8 kW, positivo ou negativo
• XRV160*6000 — 160 kV, 6,0 kW, positivo ou negativo (variantes 208 V ou 400 V)
• XRV320P&N1800 — ±160 kV, 1,8 kW, bipolar
• XRV450P&N4500 — ±225 kV, 4,5 kW, bipolar

Especificações técnicas (selecionadas)

• Faixas de tensão de saída: 5 kV até o valor da família (160/225 kV) ou configurações ± para modelos bipolares
• Corrente de saída: depende do modelo (típico 0–30 mA; alguns até 0–50 mA)
• Precisão de tensão: 0,25 %; estabilidade: ≤0,1 % em 8 horas após 1 h de aquecimento (típ.)
• Ripple/Noise (p-p): desde <0,025 % conforme o modelo
• Dimensões (ex.): XRV160 unidade simples 256 × 436 × 609 mm; XRV225 unidade simples 404 × 432 × 780 mm
• Peso (ex.): unidades simples 68–109 kg; configurações duplas até ~218 kg

Controlo e interfaces

• Interface analógica (25 pinos): programação/monitor kV/mA, controlo de filamento, interlocks, falhas
• Digital: RS-232 (9 pinos), Ethernet (RJ45), USB (standard)
• Software: exemplo de GUI para Windows fornecido; suporte à integração OEM

Ambiente e conformidade

• Temperatura de operação: 0 °C a +50 °C; armazenamento: -40 °C a +85 °C
• Humidade: 20 %–85 % RH, sem condensação; refrigeração: ar forçado
• Conformidade: diretivas EEC EMC e Low Voltage; RoHS conforme; consultar ficheiros de produto

Notas
As especificações estão sujeitas a alterações. Consulte a folha de dados Spellman XRV para detalhes técnicos completos e atualizados.
