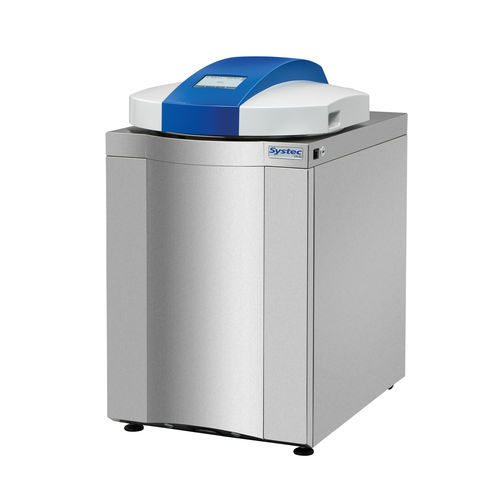

Autoclave de laboratório Systec VX-Serie

para unidade de esterilizaçãode testepara microbiologia

A série Systec VX são autoclaves de laboratório verticais de carregamento superior disponíveis em oito tamanhos com volumes nominais de câmara de 40 a 150 litros, concebidos para proporcionar uma pequena área de ocupação com elevada capacidade de câmara para carregamento eficiente de frascos de meios padrão e frascos Erlenmeyer. A série suporta tarefas de esterilização validadas e pode ser configurada com inúmeras opções para otimização de processos, documentação e segurança. Modelos disponíveis e dimensões / volumes da câmara

• Systec VX-40 - Câmara Ø x profundidade: 400 x 320 mm - Volume total / nominal: 51 / 40 L - Desenho técnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-VX-40-55-Rev-2.1.pdf
• Systec VX-55 - Câmara Ø x profundidade: 400 x 400 mm - Volume total / nominal: 59 / 55 L - Desenho técnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-VX-40-55-Rev-2.1.pdf
• Systec VX-65 - Câmara Ø x profundidade: 400 x 500 mm - Volume total / nominal: 73 / 65 L - Desenho técnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf
• Systec VX-75 - Câmara Ø x profundidade: 400 x 600 mm - Volume total / nominal: 85 / 75 L - Desenho técnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf
• Systec VX-95 - Câmara Ø x profundidade: 400 x 750 mm - Volume total / nominal: 104 / 95 L - Desenho técnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf
• Systec VX-100 - Câmara Ø x profundidade: 500 x 500 mm - Volume total / nominal: 117 / 100 L - Desenho técnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf
• Systec VX-120 - Câmara Ø x profundidade: 500 x 600 mm - Volume total / nominal: 137 / 120 L - Desenho técnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf
• Systec VX-150 - Câmara Ø x profundidade: 500 x 750 mm - Volume total / nominal: 166 / 150 L - Desenho técnico: https://www.systec-lab.com/wp-content/uploads/2025/11/Aufstellzeichnungen-DN400-500-V-Serie-Rev-2.1.pdf

Visão geral das capacidades e funções padrão

• Gerador de vapor integrado e separado (integrado na caixa mas separado da câmara de esterilização) que permite um aquecimento rápido (câmara vazia a 121 °C em ~10 minutos) e uma ventilação melhorada; condensação de vapor (regulada por PT-100) para manuseamento de condensados.
• Carcaça, estrutura de suporte e reservatório de pressão em aço inoxidável resistente à corrosão; reservatório de pressão especificamente em aço inoxidável 1.4404 (AISI 316L).
• Faixa de temperatura e pressão padrão até 140 °C e 4 bar de pressão absoluta; extensão opcional para 150 °C / 5 bar disponível (retrofitable com componentes de segurança/controlo adaptados).
• Possibilidade de controlo por ecrã tátil (5,7 polegadas) com suporte de visualização numérica/gráfica do processo e até 100 programas de esterilização configuráveis pelo utilizador (7 programas padrão pré-definidos incluídos).
• Segurança avançada: fecho automático da porta circunferencial com vedação de silicone resistente ao calor, fechos da porta controlados pela temperatura interior e apenas libertados após despressurização segura; abertura automática ajustável da porta no final do programa.
• Caraterísticas extensivas do processo: cálculo do valor F0, programas especiais (e.por exemplo, tubos de Durham), programa especial de esterilização destrutiva com aquecimento fracionado, manutenção da temperatura para líquidos após o final do programa.
• Autofill (alimentação automática de água desmineralizada) e sensores de temperatura adicionais (incluindo sensor no escape de condensado); sensor de temperatura PT-100 flexível (classe A) para medições de referência em líquidos.
• Documentação e gestão de dados: memória interna dimensionada para armazenar dados de processo durante pelo menos 10 anos; documentação de lote integrada com exportação como PDF e CSV; opções para Guardar na Pasta (FTP/SFTP), impressora integrada e solução avançada CFR 21 Parte 11 (AuditTrail, assinaturas electrónicas, controlo alargado de contas de utilizador).
• Controlo de utilizador e de acesso: controlo de contas de utilizador padrão com três grupos pré-configurados (Administrador, Operador, Supervisor); direitos de acesso protegidos por código para alterações de parâmetros e intervenções relevantes para a segurança.
• Interfaces e conetividade: saída de dados electrónicos padrão; ligação SCADA/OPC-UA opcional e sincronização de rede/tempo através do servidor de tempo; RS-232 listado entre as ligações traseiras.

Opções e acessórios de otimização de processos

• Sistemas de resfriamento rápido (vários métodos): resfriamento do manto com água de resfriamento (com ou sem pressão de suporte), resfriamento com ventilação de ar ambiente, resfriamento por spray com água estéril recirculada e pressão de suporte.
• Ventilador radial e Ultracooler (montado na porta) para acelerar o arrefecimento e reduzir significativamente os tempos de arrefecimento (Ultracooler + arrefecimento da manta + ventilador podem reduzir os tempos de arrefecimento até ~90%, dependendo da carga).
• Sistema de vácuo para esterilização validada de sólidos e resíduos em sacos de eliminação (pré-vácuo fraccionado), mais secagem Superdry em vácuo profundo para sólidos (apenas com sistema de vácuo).
• Filtragem do ar de exaustão e inativação de condensados (cartucho com membrana PTFE 0,2 μm) para uma esterilização segura de substâncias biológicas perigosas.
• Opções para documentação e conformidade: impressora integrada, Save to Folder (FTP/SFTP), Advanced CFR 21 Part 11 incluindo AuditTrail e assinaturas electrónicas.
• Acessórios: cestos de carga e inserções em aço inoxidável, dispositivo de elevação para cargas pesadas, outros cestos/inserções e sistemas de transporte/carga disponíveis a pedido.

Caraterísticas / especificações técnicas

• Marca: Systec (Systec VX-Series)
• Modelo / Série: Systec VX-Series
• Material da câmara: aço inoxidável 1.4404 (AISI 316L)
• Volumes nominais disponíveis da câmara: 40 L, 55 L, 65 L, 75 L, 95 L, 100 L, 120 L, 150 L (ver lista de modelos para Ø x profundidade correspondentes)
• Esterilização máxima padrão: 140 °C / 4 bar absolutos; opcional: 150 °C / 5 bar absolutos (retrofitable)
• Geração de vapor: gerador de vapor separado integrado (dentro da caixa mas separado da câmara)
• Controlo & HMI: opção de ecrã tátil (5.7"), até 100 programas de esterilização, personalização de programas, visualização numérica/gráfica do processo
• Dados e documentação: memória interna (≥10 anos), exportação PDF/CSV, opção Guardar na Pasta (FTP/SFTP), impressora integrada, opção Advanced CFR 21 Part 11 (AuditTrail, assinaturas electrónicas)
• Caraterísticas de segurança: fecho automático circunferencial da porta, abertura da porta com controlo de temperatura, direitos de acesso protegidos por código, porta de validação para equipamento de medição
• Opções de arrefecimento: ventilação convencional regulada, arrefecimento rápido (arrefecimento por manto, ventilador radial, Ultracooler, arrefecimento por pulverização), águas residuais arrefecidas por água com controlo termostático
• Vácuo e secagem: sistema de vácuo opcional (pré-vácuo fracionado), Superdry para secagem de sólidos (requer vácuo)
• Interfaces de documentação/comunicação: Exportação USB, exportação em rede (com Save to Folder), OPC-UA (SCADA) opcional, RS-232 anotado nas conexões traseiras
• Número de programas de esterilização (armazenamento): até 100 (7 predefinidos)
• Fonte elétrica (padrão): VX-40 / VX-55: 220-240 V, 50/60 Hz, 16 A; VX-65 a VX-150: 380-400 V, 50/60 Hz, 16 A. Outras tensões disponíveis a pedido; são possíveis desvios específicos do país.
