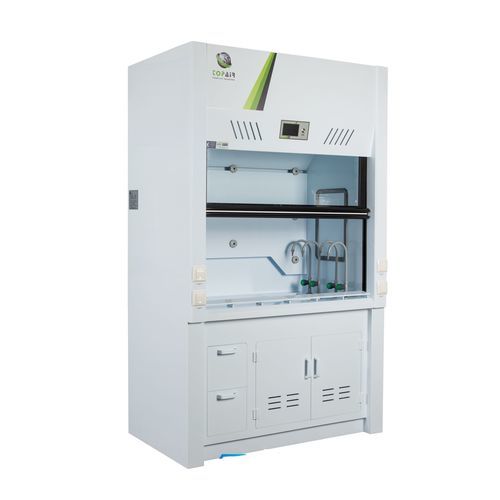

Capela química FH-120-PP

de escapede laboratóriopara laboratórios de investigação

Visão geral
As capelas de exaustão em polipropileno TopAir são fabricadas com painéis de polipropileno soldados de 8 mm, não corrosivos, com elevada resistência química. Removem fumos perigosos provenientes de ácidos, bases, compostos orgânicos voláteis e outros produtos agressivos para proteger o pessoal de laboratório. O ar de exaustão é conduzido para o exterior através de um ventilador de telhado ou parede externa. As unidades são testadas de forma independente e certificadas EN‑14175, ASHRAE 110‑1995 e CE.

Estrutura / Componentes principais

• Polipropileno soldado 8 mm com alta resistência química
• Placa de trabalho em polipropileno (opções: aço inoxidável, cerâmica, epóxi, HPL)
• Vidro de segurança frontal 5 mm com sistema de contrapeso
• Armário inferior ventilado em polipropileno
• Admissão e exaustão de ar através dos painéis superior e traseiro

Características

• Controlador básico: ecrã tátil a cores de 7” para controlo de iluminação e tomadas
• Atualizações opcionais: sistemas AFA, VAV, Active
• AFA: ecrã 7” com visualização de velocidade do ar e alarme
• VAV: ecrã 10.1” com controlo automático de caudal (inclui VFD), visualização de temperatura e humidade
• Active: ecrã 10.1” com função de poupança de energia, movimento automático da pala e deteção de proximidade
• Iluminação LED 800 lux separada da área de trabalho (luz antideflagrante opcional)
• Acessórios opcionais: torneiras de água/gás/vácuo, pias em polipropileno, tomadas, andaimes, ventilador externo
• Certificações: EN‑14175, ASHRAE 110‑1995, CE

Modelos (tabela especificação/modelo)
Especificação / Modelo | FH-120-PP | FH-150-PP | FH-180-PP | FH-200-PP | FH-220-PP
Dimensões externas L x P x A | 1200 x 830 x 2320 mm (47.3 x 32.6 x 91.3”) | 1500 x 830 x 2320 mm (59.0 x 32.6 x 91.3”) | 1800 x 830 x 2320 mm (70.8 x 32.6 x 91.3”) | 2000 x 830 x 2320 mm (78.7 x 32.6 x 91.3”) | 2200 x 830 x 2320 mm (86.6 x 32.6 x 91.3”)
Área de trabalho (L x P x A) | 1000 x 630 x 1170 mm (39.4 x 24.8 x 46”) | 1300 x 630 x 1170 mm (51.2 x 24.8 x 46”) | 1600 x 630 x 1170 mm (63 x 24.8 x 46”) | 1800 x 630 x 1170 mm (70.8 x 24.8 x 46”) | 2000 x 630 x 1170 mm (78.8 x 24.8 x 46”)
Dimensões do colar de exaustão | 1 x 10”/250MM | 1 x 10”/250MM | 1 x 10”/250MM | 1 x 12”/315MM | 1 x 12”/315MM
Abertura máxima do vidro frontal | 720 mm / 28.3” (todos os modelos)
Norma de produção / teste | EN-14175 / ASHRAE 110-1995
Velocidade do ar | 0.5±0.1 m/s (100±20 fpm)
Material da capela | Polipropileno
Placa de trabalho | Standard: polipropileno. Outras opções: HPL / Cerâmica / Epóxi / Inox
Sistema opcional | Controlo padrão: ecrã a cores 7” on/off; upgrades disponíveis (AFA, VAV, Active)
Acessórios adicionais | Torneira água / torneira gás / torneira vácuo / pia em PP / vidro triplex / luz antideflagrante
Alimentação | 110/220 V, 50/60 Hz. Monofásico padrão; trifásico sob encomenda
Iluminação | LED 800 lux

Acessórios (resumo)
Modelo | Descrição
FH-ACTIVE | Sistema de pala ativo com ecrã 10.1”
FH-AFA | Controlo 7” com alarme/visualização de caudal de ar
FH-FAN-1500-300 | Ventoinha centrífuga 1.5 kW 2800 rpm / DIA 300 mm
FH-PP-KP4B | Pia em polipropileno (várias medidas disponíveis)
FH-FAN-750 | Ventoinha centrífuga 0.75 kW 2800 rpm / DIA 250 mm
FH-GTAP | Torneira de gás
FH-KIT | Kit: 1 torneira água, 1 torneira gás, 1 pia, 4 tomadas
FH-SOCKET | Tomada elétrica
FH-VAV | Monitor de fluxo de ar com alarme sonoro VAV + VFD instalado, inclui controlador táctil 7’’
FH-WTAP | Torneira de água

Especificações técnicas

• Material: painéis em polipropileno soldados (8 mm) com alta resistência química
• Vidro frontal de segurança: 5 mm com sistema de contrapeso
• Placa de trabalho: polipropileno standard; opções: HPL, cerâmica, epóxi, inox
• Ventilação: entrada/saída via painéis superior e traseiro; dimensões do colar por modelo
• Velocidade do ar (nominal): 0.5 m/s ±0.1 m/s (100 ±20 fpm)
• Iluminação: LED 800 lux separada da área de trabalho; opção antideflagrante
• Sistemas de controlo: ecrã tátil 7” standard; opções AFA (7”), VAV (10.1” com VFD), Active (10.1”)
• Alimentação: 110/220 V, 50/60 Hz monofásico standard; trifásico sob consulta
• Normas & certificações: EN‑14175, ASHRAE 110‑1995, CE (testes independentes)
• Larguras disponíveis: FH-120-PP, FH-150-PP, FH-180-PP, FH-200-PP, FH-220-PP
• Acessórios opcionais: torneiras (água/gás/vácuo), pias, iluminação antideflagrante, ventiladores, kits de instalação
