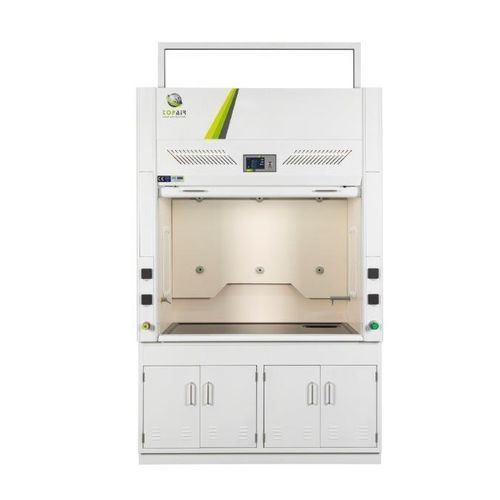

Capela química FH-120

de escapede laboratóriode piso

Visão geral
As capelas de exaustão metálicas TopAir protegem a equipe do laboratório de vapores nocivos ao trabalhar com gases perigosos e solventes orgânicos. A capela direciona vapores químicos para fora do edifício através de um ventilador externo instalado no telhado ou na parede externa. Certificações: EN-14175 / CE / ASHRAE 110-1995.

Estrutura

• Metal com pintura epóxi
• Revestimento interno em HPL de 5 mm
• Bancada em cerâmica incluída; materiais opcionais: aço inoxidável, polipropileno, epóxi, HPL
• Vidro frontal de segurança de 5 mm com sistema de contrapeso
• Armário inferior ventilado em metal pintado com epóxi
• Ventilação de ar pelo painel superior e traseiro

Características

• Sistema de controlo básico: ecrã tátil a cores 7” para controlar iluminação e tomadas (ligar/desligar)
• Atualizações opcionais: sistema AFA (ecrã 7” com indicação de velocidade do ar e alarme)
• Sistema VAV: ecrã 10.1” com controlo automático da velocidade do ar (inclui VFD), indicação de temperatura e humidade
• Sistema Active: ecrã 10.1” com função poupança de energia, movimento automático do painel frontal com deteção de proximidade
• Iluminação LED 800 lux separada da área de trabalho (opção de lâmpada à prova de explosão)
• Acessórios opcionais: torneiras, pias, tomadas, andaimes e ventilador exterior
• Certificado segundo EN-14175 e ASHRAE 110-1995

Modelos (tabela resumo)
Spec / Modelo | FH-120 | FH-150 | FH-180 | FH-200 | FH-220
Dimensões Externas L x P x A | 1200 x 800 x 2350 mm (47.2 × 31.5 × 92.5”) | 1500 x 800 x 2350 mm (59 × 31.5 × 92.5”) | 1800 x 800 x 2350 mm (70.8 × 31.5 × 92.5”) | 2000 x 800 x 2350 mm (78.7 × 31.5 × 92.5”) | 2200 x 800 x 2350 mm (86.6 × 31.5 × 92.5”)
Área de trabalho (L x P x A) | 950 x 630 x 1145 mm (37.4 x 24.8 x 45”) | 1250 x 630 x 1145 mm (49.2 x 24.8 x 45”) | 1550 x 630 x 1145 mm (61 x 24.8 x 45”) | 1750 x 630 x 1145 mm (68.9 x 24.8 x 45”) | 1950 x 630 x 1145 mm (76.8 x 24.8 x 45”)
Dimensões do colar de exaustão | 1 x 10” / 250 mm | 1 x 10” / 250 mm | 1 x 10” / 250 mm | 1 x 12” / 315 mm | 1 x 12” / 315 mm

Acessórios

• FH-ACTIVE — sistema de frente ativo com ecrã 10.1”
• FH-AFA — alarme e display de fluxo de ar (opção 7”)
• FH-FAN-1500-300 — ventilador centrífugo 1,5 kW 2800 rpm / IE3 DIA 300 mm
• FH-FAN-750 — ventilador centrífugo 0,75 kW 2800 rpm / IE3 DIA 250 mm
• FH-PP-KP4B — cuba em polipropileno (vários tamanhos)
• FH-GTAP — torneira de gás
• FH-WTAP — torneira de água
• FH-SOCKET — tomada elétrica
• FH-KIT — kit com 1 torneira água, 1 torneira gás, 1 cup sink e 4 tomadas
• FH-VAV — monitor de fluxo com alarme audível, VAV + VFD instalados, controlador tátil 7”

Notas
Produção / norma de ensaio: EN-14175 / ASHRAE 110-1995. Velocidade do ar: 0,5 ± 0,1 m/s (100 ± 20 fpm). Alimentação: monofásica standard 110/220 V, 50/60 Hz; trifásica disponível sob encomenda.

Especificações técnicas

• Certificações: EN-14175, CE, ASHRAE 110-1995
• Velocidade do ar ao nível do pano: 0,5 ± 0,1 m/s (100 ± 20 fpm)
• Material padrão da capela: metal com pintura epóxi
• Bancada padrão: cerâmica (opções: HPL, polipropileno, epóxi, aço inoxidável)
• Painel frontal: vidro de segurança 5 mm com contrapeso; abertura máxima 860 mm / 33.8”
• Iluminação: LED 800 lux (opção anti-explosão)
• Sistemas de controlo: ecrã 7” padrão (on/off); opções AFA, VAV (com VFD), Active (ecrã 10.1”)
• Tamanhos do colar de exaustão variam por modelo (250 mm ou 315 mm)
• Dimensões internas da área de trabalho variam por modelo (ver tabela Modelos)
• Armário inferior ventilado em metal pintado com epóxi
